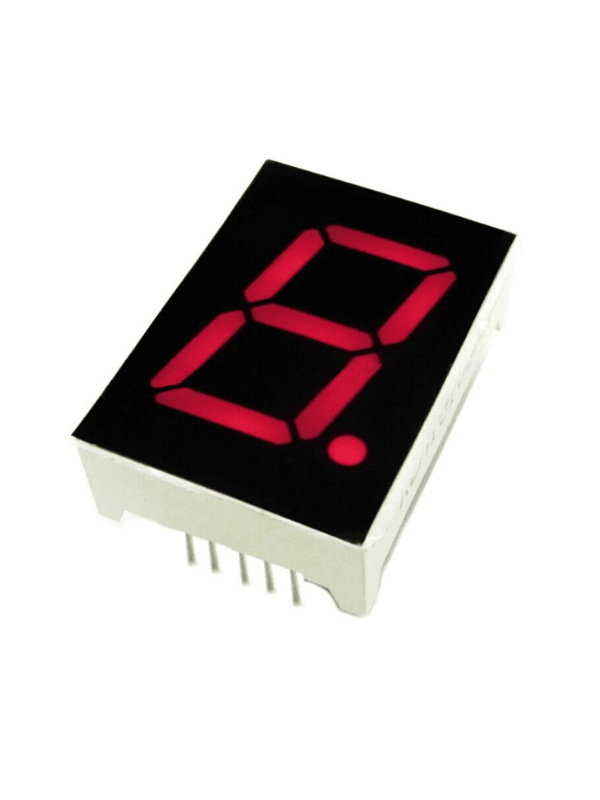

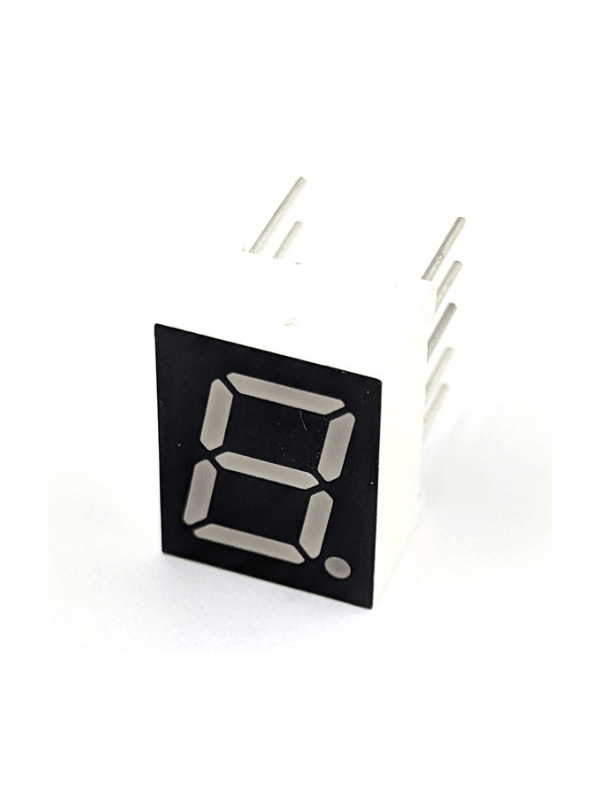

7 Segment Display - 1 Digit - Ortak Anot - Kırmızı

7 Segment Display - 1 Digit - Ortak Anot - Kırmızı

Ürün Açıklaması

0.56 inç boyutundaki tek haneli 7 segment LED display, sayısal değerlerin net biçimde gösterilmesi gereken projelerde kullanılmak üzere tasarlanmıştır. Kırmızı LED rengi sayesinde iç mekân uygulamalarında iyi görünürlük sağlar. Ortak anot (CA) yapısı ile mikrodenetleyici/Arduino tabanlı devrelerde standart sürme mantığıyla uyumludur. Not: LED segmentler doğrudan beslemeye bağlanmamalıdır; her segment için akım sınırlama direnci kullanılması önerilir.

Teknik Özellikler

Özellik	Değer
Ekran Boyutu	0.56 inç
Hane Sayısı	1
Segment Tipi	7 Segment
Yapılandırma	Ortak Anot (CA)
Renk	Kırmızı
Pin Sayısı	10
Çalışma Gerilimi	5V sistemlerle uyumlu (akım sınırlama direnci ile)

Pinout

Not: Aşağıdaki pin dizilimi 0.56" 10 pin CA tek hane display’lerde yaygın kullanılan yerleşimdir. Üretici/model bazında değişiklik olabilir; seri üretim/PCB öncesi datasheet veya diyot testi ile doğrulamanız önerilir.

Pin No	Fonksiyon	Açıklama
1	e	Segment e
2	d	Segment d
3	CA (COM)	Ortak anot
4	c	Segment c
5	dp	Ondalık nokta (varsa)
6	b	Segment b
7	a	Segment a
8	CA (COM)	Ortak anot
9	f	Segment f
10	g	Segment g

Kullanım Alanları

• Dijital sayaçlar
• Zamanlayıcı ve kronometre sistemleri
• Küçük boyutlu saat projeleri
• Gösterge ve durum ekranları
• Elektronik eğitim ve prototipleme projeleri
