74HC14 DIP-14 Invertör ve Kapı Entegresi
KDV Hariç:₺ 10,42
₺ 12,50KDV Dahil
Stoktan Teslim
1
Hafta içi 16:00'a Hafta sonu 14.00'a kadar verilen siparişler aynı gün kargoya verilir
₺ 1.987,50 daha ekleyin, kargo bedava
Ürün Açıklaması
74HC14, 14 pinli DIP paketinde sunulan bir entegre devre çipidir. İçerisinde bulunan Schmitt Trigger tabanlı invertör kapıları sayesinde, dijital mantık tasarımlarında giriş sinyallerinin terslenmesi ve işlenmesi için kullanılır. Bu entegre, 2V ila 6V arasında geniş bir çalışma voltajı aralığına sahip olup, kompakt tasarımı ile protoboard veya devre kartlarına kolayca monte edilebilir.

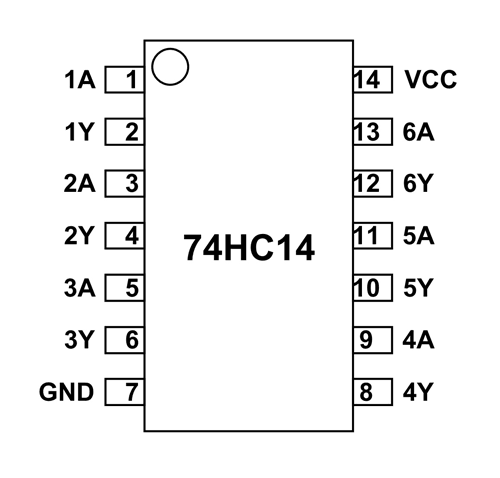

Pin Açıklamaları
| Pin No | Fonksiyon |
|---|---|
| 1 | 1A (1. İnvertör Girişi) |
| 2 | 1Y (1. İnvertör Çıkışı) |
| 3 | 2A (2. İnvertör Girişi) |
| 4 | 2Y (2. İnvertör Çıkışı) |
| 5 | 3A (3. İnvertör Girişi) |
| 6 | 3Y (3. İnvertör Çıkışı) |
| 7 | GND (Toprak) |
| 8 | 4Y (4. İnvertör Çıkışı) |
| 9 | 4A (4. İnvertör Girişi) |
| 10 | 5Y (5. İnvertör Çıkışı) |
| 11 | 5A (5. İnvertör Girişi) |
| 12 | 6Y (6. İnvertör Çıkışı) |
| 13 | 6A (6. İnvertör Girişi) |
| 14 | VCC (Besleme Gerilimi) |
Uygulama Alanları
- Dijital mantık devreleri
- Zamanlama ve kontrol devreleri
- Mikrodenetleyici ve FPGA arabirimleri
- Dijital işaret işleme uygulamaları
| Özellik | Değer |
|---|---|
| Ürün Adı | 74HC14 |
| Ürün Kategorisi | Logic Entegre |
| Ürün Alt Kategorisi | Invertör (Schmitt Trigger) |
| Paket Tipi | DIP-14 |
| Montaj Tipi | DIP |
| Pin Sayısı | 14 |
| Besleme Gerilimi | 2V - 6V |
| Çıkış Akımı | 5.2 mA |
| Logic Tipi | Schmitt Trigger Inverter |
