74HC08 DIP-14 İnvertör ve Kapı Entegresi
SKU RM-IC-74HC08-0085
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
74HC08 DIP-14 İnvertör ve Kapı Entegresi
Ürün Açıklaması
74HC08, dört adet 2 girişli "VE" kapısı içeren bir DIP-14 entegresidir. Bu entegre, her bir kapının iki giriş sinyalini alır ve çıkışı, bu girişlerin mantıksal "VE" işleminin sonucunu verir. Yüksek hızlı CMOS teknolojisi kullanılarak üretilen 74HC08, 2V ila 6V arasında geniş bir çalışma gerilimine sahip olup, düşük güç tüketimi ile dijital mantık devrelerinde güvenilir performans sunar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Paket Tipi | DIP-14 |
| Montaj Tipi | DIP |
| Pin Sayısı | 14 |
| Besleme Gerilimi | 4.75V - 5.25V |
| Güç Tüketimi | Düşük |
| Çalışma Gerilimi Aralığı | 2V ila 6V |
| VE Kapısı Adedi | 4 adet |
| Giriş/Çıkış Durumu | Terslenmemiş |

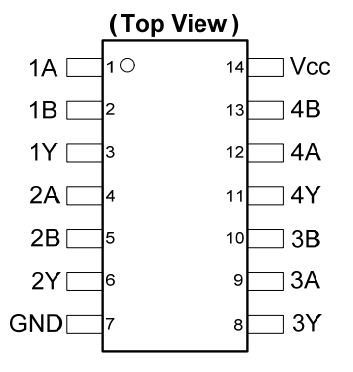

Pin Açıklamaları
| Pin No | Fonksiyon |
|---|---|
| 1 | 1A (1. Kapı Giriş A) |
| 2 | 1B (1. Kapı Giriş B) |
| 3 | 1Y (1. Kapı Çıkış) |
| 4 | 2A (2. Kapı Giriş A) |
| 5 | 2B (2. Kapı Giriş B) |
| 6 | 2Y (2. Kapı Çıkış) |
| 7 | GND |
| 8 | 3Y (3. Kapı Çıkış) |
| 9 | 3A (3. Kapı Giriş A) |
| 10 | 3B (3. Kapı Giriş B) |
| 11 | 4Y (4. Kapı Çıkış) |
| 12 | 4A (4. Kapı Giriş A) |
| 13 | 4B (4. Kapı Giriş B) |
| 14 | VCC |
Uygulama Alanları
- Dijital mantık tasarımları
- Mikrodenetleyici ve mikrokontrolör projeleri
- Otomasyon sistemleri ve kontrol devreleri
- Bilgisayar anakartları ve entegre devre tasarımları
