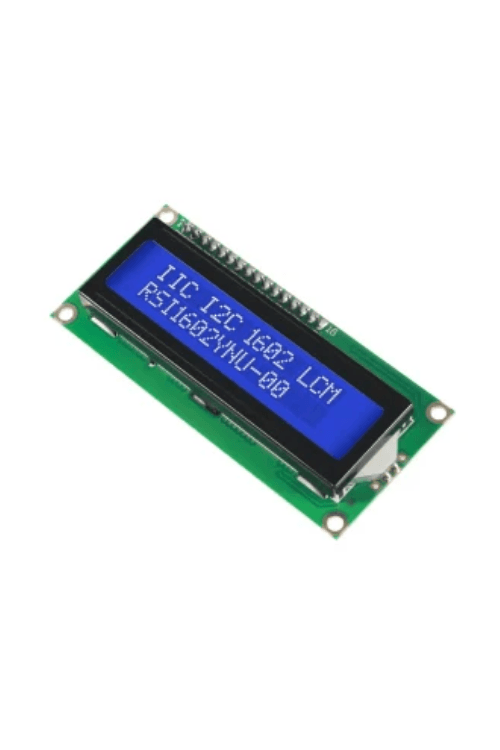

16x2 Mavi LCD Ekran
KDV Hariç:₺ 76,77
₺ 92,12KDV Dahil
Son 1 ürün, tükenmeden alın
1
Hafta içi 16:00'a Hafta sonu 14.00'a kadar verilen siparişler aynı gün kargoya verilir
₺ 1.907,88 daha ekleyin, kargo bedava

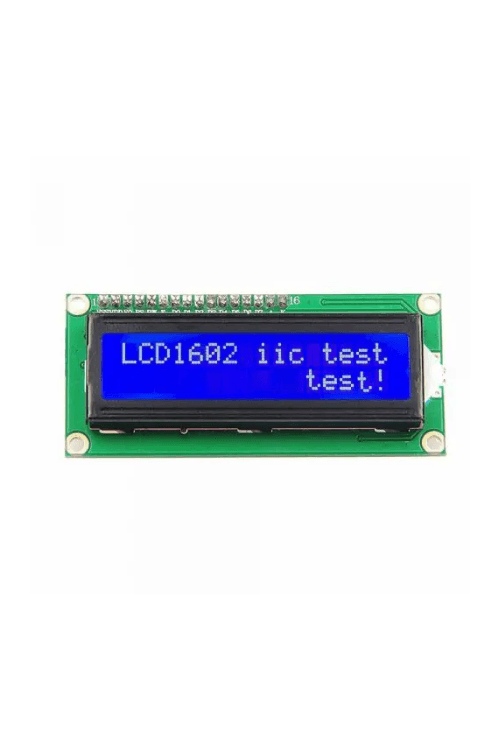

16x2 LCD Ekran Mavi
Ürün Açıklaması
16x2 LCD Ekran mavi, çeşitli uygulamalarda kullanılabilen yüksek kaliteli bir ekrandır. Beyaz karakterler mavi arka plan üzerine yazılır. Arduino ve diğer mikrodenetleyici projelerinde yaygın olarak kullanılır.
Bağlantı Şeması

Pin Yapısı
| Pin Adı | Açıklama |
|---|---|
| VSS | Topraklama pini |
| VDD | +5V besleme pini |
| Vo | Kontrast ayarı |
| RS | Register seçme pini |
| R/W | Veri okuma/yazma pini |
| E | Enable pini |
| DB0-DB7 | 8-bit Veri yolu pinleri |
| A | LED arka ışık +5V |
| K | LED arka ışık toprak |
Örnek Uygulamalar
- Arduino ve Raspberry Pi projeleri.
- Elektronik gösterge panelleri.
- Otomasyon sistemleri.
- Gömülü sistem projeleri.
| Parametre | Değer |
|---|---|
| Çalışma Gerilimi | +5V |
| Arka Aydınlatma | Mevcut |
| Akım Tüketimi | 4mA (arka ışık olmadan) |
| Boyutlar | 80mm x 36mm x 9.4mm |
| Çalışma Sıcaklığı | -20°C ila +70°C |
| Görüntüleme Formatı | 16x2 Karakter |
| Kontrolcü | SPLC780D1 veya eşdeğer |
| Arayüz | 8-bit paralel |
