Parmak Nabız Ölçer Sensör KY-039

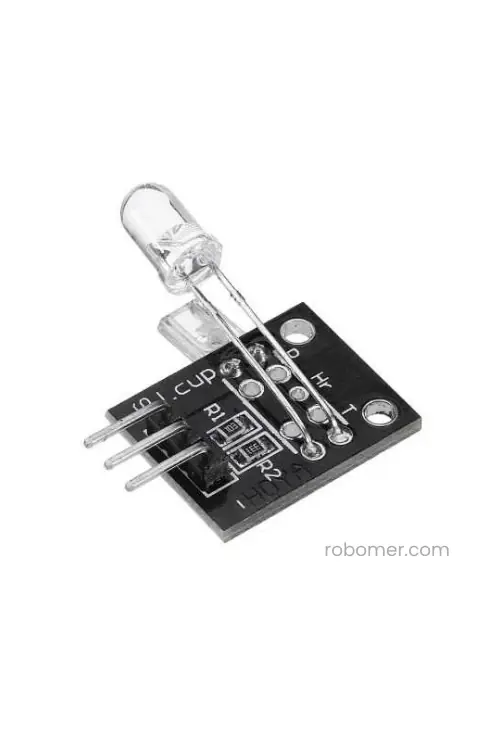

KY-039 Parmak Nabız Sensörü
KY-039 Parmak Nabız Sensörü, LED ve fototransistör yapısı ile parmak ucundaki kan akışı değişimlerini analog sinyal olarak algılayabilen, Arduino ve mikrodenetleyici projeleri için uygun düşük maliyetli bir nabız sensörüdür.
Sensör, kalp atışına bağlı olarak parmak ucundaki ışık geçirgenliği veya yansıma değişimlerini analog çıkışa dönüştürür. Bu sayede Arduino üzerinde A0 gibi analog giriş pinleri kullanılarak ham nabız sinyali gözlemlenebilir. Yaklaşık nabız algılama, biyometrik veri denemeleri, eğitim projeleri ve Serial Plotter sinyal inceleme çalışmaları için tercih edilebilir.
Öne Çıkan Özellikler
- LED ve fototransistör ile nabız sinyali algılama
- Analog çıkış yapısı
- Arduino ile kolay kullanım
- Düşük güç tüketimi
- Serial Plotter ile sinyal gözlemlemeye uygun
- Yaklaşık BPM hesaplama projelerinde kullanılabilir
- Biyometrik veri ve elektronik eğitim uygulamaları için pratik yapı
Teknik Özellikler
| Model | KY-039 |
| Çalışma Gerilimi | 2.7V - 5.5V |
| Çıkış Tipi | Analog |
| Algılama Yapısı | LED ve fototransistör |
| Frekans | 37.9 kHz |
| Boyut | 6.4mm x 7.4mm x 5.1mm |
Bağlantı Şeması
Pin Açıklamaları
| Pin | Açıklama |
|---|---|
| S / AO | Analog sinyal çıkışı. Arduino A0 gibi analog giriş pinlerine bağlanır. |
| + | Besleme girişi. 2.7V - 5.5V aralığında kullanılabilir. |
| - | GND / toprak bağlantısı. |
Nerelerde Kullanılır?
- Arduino ile kalp atışı sinyali gözlemleme projeleri
- Biyometrik veri temelli eğitim uygulamaları
- Fitness ve spor teknolojisi prototipleri
- Serial Plotter üzerinde analog sinyal inceleme
- Elektronik sensör deneyleri
Blog ve Arduino Kodları
KY-039 sensörünün çalışma mantığı, Arduino bağlantısı, test kodları ve örnek projeleri için Robomer blog içeriğini ve GitHub kod paketini inceleyebilirsiniz.
Ürün İçeriği
- 1 Adet KY-039 Parmak Nabız Sensörü
