Transistör Nedir? Transistör Çeşitleri ve Kullanım Alanları

Transistör, elektronik devrelerde akımı kontrol etmek, sinyal yükseltmek veya anahtarlama yapmak için kullanılan temel yarı iletken devre elemanlarından biridir. Günümüzde LED kontrolünden motor sürmeye, ses amplifikatörlerinden güç devrelerine kadar birçok elektronik projede transistörler kullanılır.

Arduino ve robotik projelerde transistörler özellikle düşük akımlı mikrodenetleyici çıkışlarıyla daha yüksek akım çeken yükleri kontrol etmek için tercih edilir. Örneğin Arduino pininden doğrudan motor, röle, fan veya güçlü LED sürmek yerine araya uygun bir transistör eklenerek daha güvenli bir kontrol devresi kurulabilir.

Transistör Nedir?

Transistör, yarı iletken malzemeden üretilen ve elektrik akımını kontrol etmeye yarayan bir elektronik komponenttir. Temel olarak küçük bir giriş sinyali ile daha büyük bir akımı kontrol etmeyi sağlar.

Transistörler iki temel amaçla kullanılır:

• Anahtarlama: Bir yükü açıp kapatmak için kullanılır.
• Yükseltme: Zayıf elektrik sinyallerini daha güçlü hale getirmek için kullanılır.

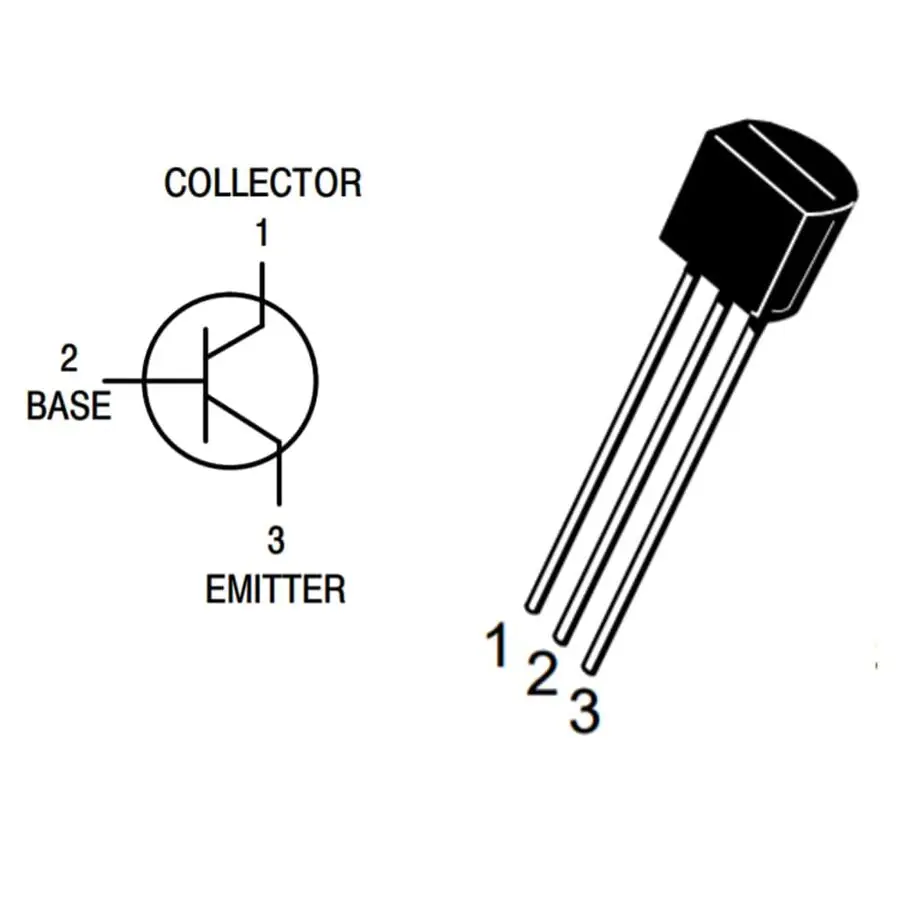

Transistörün Bacakları Nelerdir?

En yaygın kullanılan BJT transistörlerde genellikle 3 bacak bulunur:

Transistörün bacak sıralaması her modelde aynı olmayabilir. Bu nedenle bağlantı yapmadan önce kullanacağınız transistörün datasheet bilgisi kontrol edilmelidir.

Transistör Nasıl Çalışır?

Transistörün çalışma mantığı, kontrol ucuna uygulanan küçük bir sinyal ile daha büyük bir akımın kontrol edilmesine dayanır. Örneğin bir Arduino pininden çıkan düşük akımlı sinyal, transistörün baz ucuna uygulanır. Bu sinyal sayesinde transistör iletime geçer ve motor, LED şerit, fan veya röle gibi daha yüksek akım çeken bir yük çalıştırılabilir.

Transistörü bir elektronik anahtar gibi düşünebilirsiniz:

• Baz ucuna uygun sinyal gelirse transistör iletime geçer.
• Transistör iletime geçtiğinde yük üzerinden akım akar.
• Baz sinyali kesilirse transistör kesime gider ve yük kapanır.

BJT Transistör Nedir?

BJT, Bipolar Junction Transistor ifadesinin kısaltmasıdır. Türkçede bipolar jonksiyon transistör olarak adlandırılır. BJT transistörler, elektronik devrelerde en yaygın kullanılan transistör türlerinden biridir.

BJT transistörler iki ana gruba ayrılır:

• NPN transistör
• PNP transistör

NPN ve PNP Transistör Farkı

NPN ve PNP transistörlerin temel farkı, akım yönü ve kontrol mantığıdır. Arduino projelerinde genellikle NPN transistörler daha sık tercih edilir.

Transistör Nerelerde Kullanılır?

Transistörler hem temel elektronik devrelerde hem de Arduino ve robotik projelerde çok geniş kullanım alanına sahiptir.

• LED ve LED şerit kontrolü
• DC motor sürme
• Fan kontrolü
• Röle sürme
• Buzzer veya küçük yük kontrolü
• Ses amplifikatör devreleri
• Sinyal yükseltme devreleri
• Güç yönetimi ve anahtarlama devreleri
• Robotik projelerde yük kontrolü

Arduino Projelerinde Transistör Neden Kullanılır?

Arduino Uno gibi mikrodenetleyici kartlarının dijital pinleri sınırlı akım verebilir. Bu nedenle yüksek akım çeken motor, röle, fan veya güçlü LED gibi yükleri doğrudan Arduino pinine bağlamak doğru değildir.

Bu tür yükleri kontrol etmek için transistör kullanılır. Arduino yalnızca transistörün baz ucunu kontrol eder. Yük akımı ise ayrı güç hattından geçer. Böylece Arduino pinleri daha güvenli şekilde çalışır.

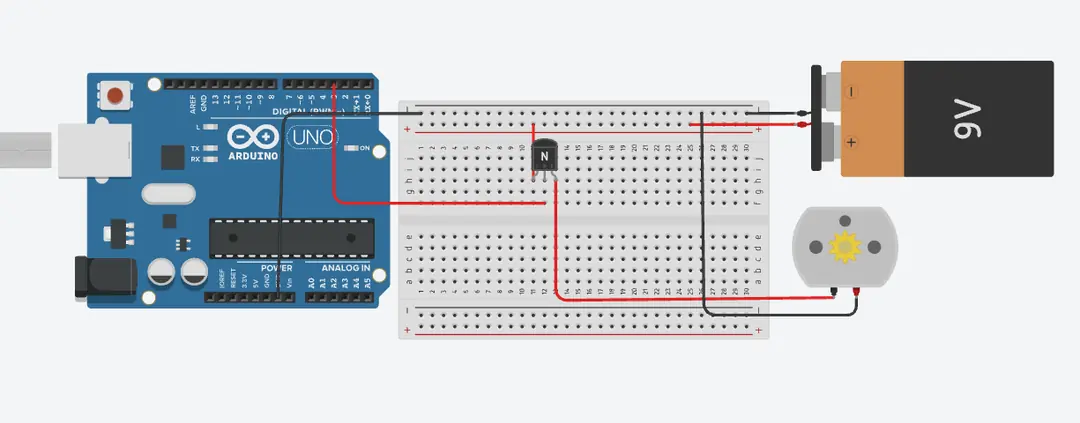

Arduino ile Transistör Kullanımına Basit Örnek

Aşağıdaki örnekte Arduino’nun D9 pini üzerinden bir NPN transistör kontrol edilir. Transistör iletime geçtiğinde bağlı olan yük çalışır. Bu yük küçük bir LED, fan, röle modülü veya uygun akım değerine sahip başka bir devre elemanı olabilir.

Temel Bağlantı Mantığı

Örnek Arduino Kodu

Aşağıdaki kod Arduino’nun D9 pinini 1 saniye HIGH, 1 saniye LOW yapar. D9 pinine bağlı transistör bu sinyale göre yükü açıp kapatır.

// Transistörün base ucunu kontrol eden Arduino pini
const int transistorPin = 9;

void setup() {
  pinMode(transistorPin, OUTPUT);
}

void loop() {
  digitalWrite(transistorPin, HIGH); // Transistörü iletime geçir
  delay(1000);

  digitalWrite(transistorPin, LOW);  // Transistörü kesime götür
  delay(1000);
}

Transistör Seçerken Nelere Dikkat Edilmeli?

Her transistör her devre için uygun değildir. Kullanılacak transistör seçilirken devrenin akım, gerilim ve güç ihtiyacı dikkate alınmalıdır.

• Transistör tipi: NPN, PNP, Darlington veya MOSFET seçimi devreye göre yapılmalıdır.
• Maksimum kolektör akımı: Kontrol edilecek yükün akımından yüksek olmalıdır.
• Maksimum gerilim değeri: Devredeki besleme gerilimine uygun olmalıdır.
• Güç dağılımı: Transistörün ısınmadan çalışabileceği güç sınırı kontrol edilmelidir.
• Kılıf tipi: TO-92, TO-220, TO-3 gibi kılıflar kullanım alanına göre değişir.
• Soğutma ihtiyacı: Yüksek akım uygulamalarında soğutucu gerekebilir.

Yaygın Transistör Çeşitleri

1. Küçük Sinyal Transistörleri

Küçük sinyal transistörleri düşük akımlı devrelerde kullanılır. LED kontrolü, basit anahtarlama, sensör sinyali işleme ve temel elektronik deneylerinde tercih edilir. BC547, BC557, 2N2222A ve BC337 gibi modeller bu gruba örnek verilebilir.

2. Güç Transistörleri

Güç transistörleri daha yüksek akım ve gerilim gerektiren uygulamalarda kullanılır. Motor sürme, güç amplifikatörleri ve yüksek akım anahtarlama devreleri bu gruba girer. BD139 ve 2N3055 gibi transistörler güç uygulamalarında tercih edilebilir.

3. Darlington Transistörler

Darlington transistörler, yüksek akım kazancı sağlayan özel bir transistör yapısına sahiptir. Küçük bir giriş akımıyla daha büyük yükleri kontrol etmek için kullanılır. TIP120 ve TIP122 gibi modeller Darlington transistörlere örnektir.

Robomer’de Bulabileceğiniz Transistör Örnekleri

Robomer’de farklı elektronik projelerde kullanılabilecek BJT ve Darlington transistör çeşitlerini inceleyebilirsiniz. Aşağıdaki ürünler temel elektronik, Arduino, robotik ve güç uygulamaları için tercih edilebilecek örnek transistörlerdir.

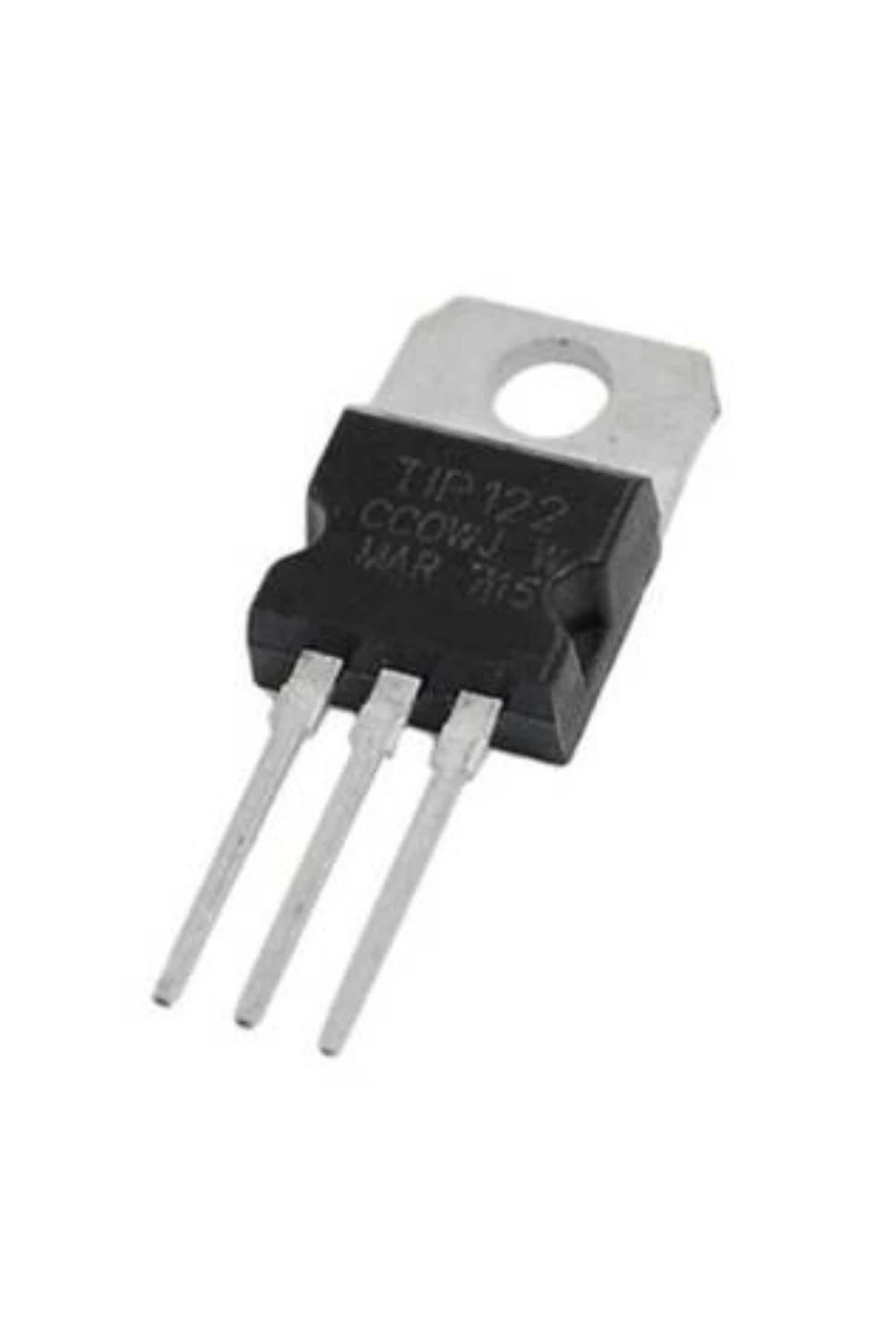

TIP122 NPN Darlington Transistör

Yüksek kazançlı Darlington yapısı sayesinde motor, röle ve daha yüksek akım isteyen yüklerin kontrolünde kullanılabilir.

Ürünü İncele

BD139 NPN Transistör

Ses amplifikatörü, sürücü devresi ve orta güç uygulamalarında kullanılabilen NPN güç transistörüdür.

Ürünü İncele

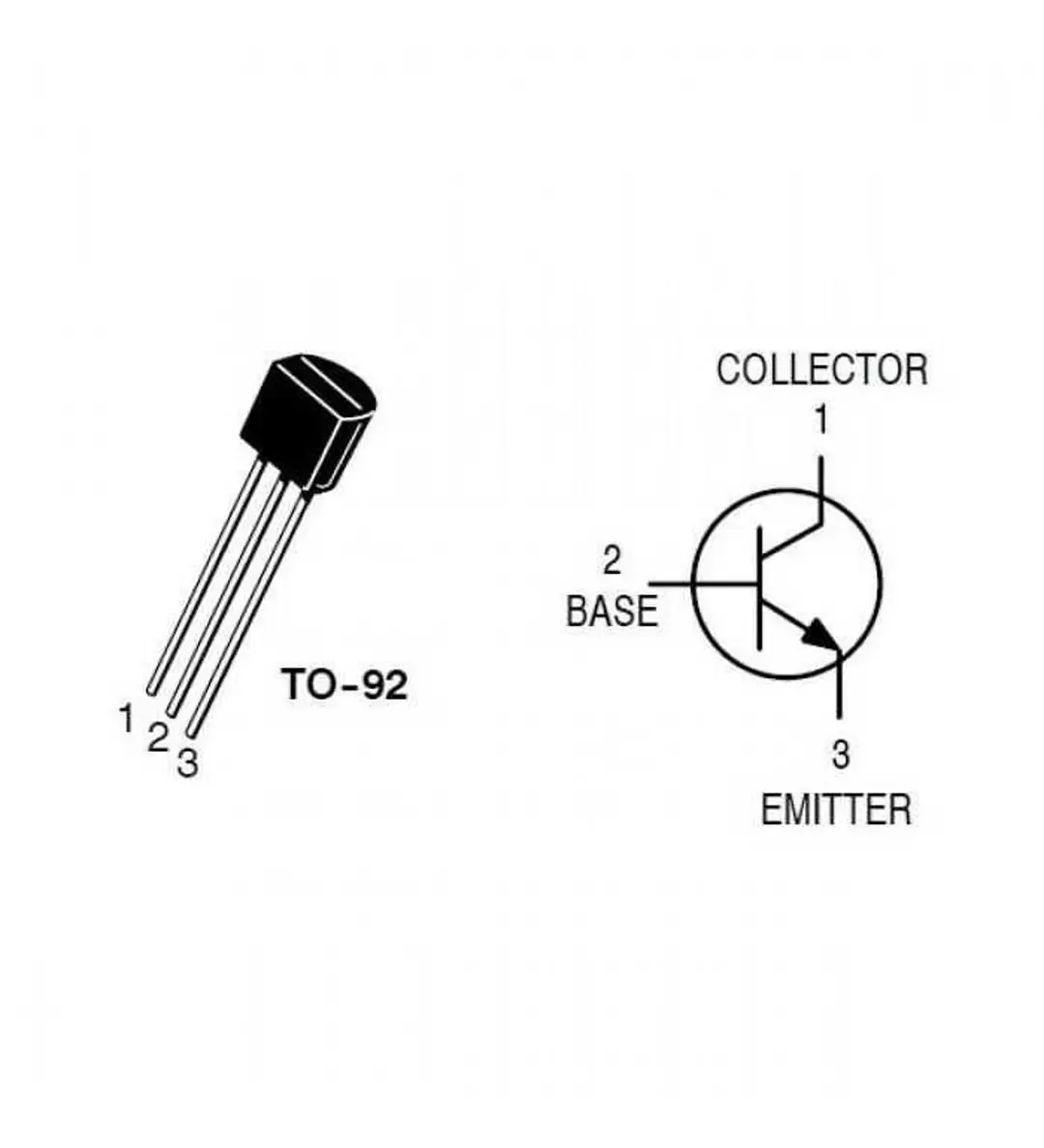

BC337 BJT Transistör

TO-92 kılıflı NPN BJT transistördür. Küçük yüklerin anahtarlanması ve düşük güç uygulamaları için tercih edilebilir.

Ürünü İncele

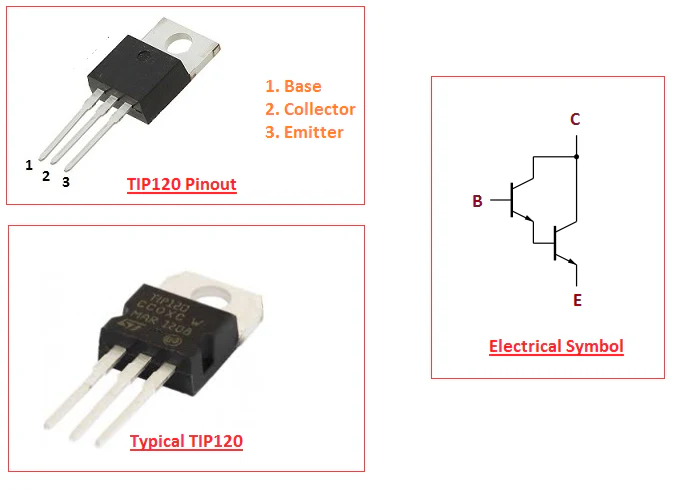

TIP120 Darlington Transistör

Düşük giriş akımıyla daha yüksek çıkış akımı kontrol etmek için kullanılan NPN Darlington transistördür.

Ürünü İncele

2N3055 NPN BJT Transistör

TO-3 kılıf yapısına sahip yüksek güçlü NPN transistördür. Güç amplifikatörü ve yüksek akım uygulamalarında kullanılabilir.

Ürünü İncele

Diğer Transistör Çeşitleri

BC547, BC557, BC338, 2N2222A ve farklı transistör modellerini Robomer transistör kategorisinden inceleyebilirsiniz.

Tüm Transistörleri Gör

Transistör Kullanırken Dikkat Edilmesi Gerekenler

• Transistörün NPN mi PNP mi olduğunu kontrol edin.
• Base, collector ve emitter bacak sıralamasını datasheet üzerinden doğrulayın.
• Arduino ile kullanırken baz ucuna mutlaka uygun değerli direnç bağlayın.
• Motor veya röle gibi bobinli yüklerde koruma diyodu kullanın.
• Yüksek akım uygulamalarında transistörün ısınma durumunu kontrol edin.
• Gerekirse soğutucu kullanın.
• Harici güç kaynağı kullanıyorsanız Arduino GND ile güç kaynağı GND hattını ortak yapın.
• Transistörün maksimum akım, gerilim ve güç değerlerini aşmayın.

Sık Sorulan Sorular

Transistör anahtar olarak kullanılabilir mi?

Evet. Transistörler elektronik devrelerde anahtar olarak çok sık kullanılır. Arduino projelerinde motor, fan, röle veya LED gibi yükleri açıp kapatmak için transistör kullanılabilir.

Arduino ile motor sürmek için transistör kullanılır mı?

Evet. Küçük DC motorlar transistör yardımıyla kontrol edilebilir. Ancak motorun akım ihtiyacına uygun transistör seçilmeli ve motor uçlarına koruma diyodu eklenmelidir.

BC547 ile motor sürülür mü?

BC547 düşük güçlü bir sinyal transistörüdür. Çok küçük yükler için kullanılabilir ancak motor gibi daha yüksek akım çeken yüklerde genellikle daha güçlü transistör veya MOSFET tercih edilmelidir.

TIP120 ve TIP122 ne için kullanılır?

TIP120 ve TIP122 Darlington yapılı NPN transistörlerdir. Yüksek akım kazancı sayesinde motor, röle, fan ve benzeri yüklerin kontrolünde kullanılabilir. Ancak devre tasarımında akım, gerilim, ısınma ve güç kaybı değerleri dikkate alınmalıdır.

Transistör ile MOSFET arasındaki fark nedir?

BJT transistörler akım kontrollü, MOSFET’ler ise gerilim kontrollü elemanlardır. Yüksek verimli anahtarlama ve motor sürme uygulamalarında MOSFET’ler çoğu zaman daha avantajlı olabilir. Ancak temel elektronik ve düşük güç projelerinde BJT transistörler öğrenmesi kolay ve kullanışlıdır.

Sonuç

Transistörler, elektronik devrelerin en temel yapı taşlarından biridir. Küçük bir kontrol sinyali ile daha büyük bir akımı yönetebildikleri için Arduino, robotik, güç elektroniği ve sinyal işleme projelerinde sıkça kullanılır.

Transistör seçerken devrenin akım ve gerilim ihtiyacı, kullanılacak yük tipi, transistörün kılıf yapısı ve maksimum güç değeri dikkate alınmalıdır. Küçük sinyal uygulamalarında BC547, BC337 veya 2N2222A gibi modeller; daha yüksek akım uygulamalarında BD139, TIP120, TIP122 veya 2N3055 gibi modeller değerlendirilebilir.

Robomer’de farklı Arduino ve elektronik projeleriniz için kullanabileceğiniz transistör, MOSFET, direnç, diyot, breadboard ve jumper kablo çeşitlerini inceleyerek kendi devrelerinizi kolayca kurabilirsiniz.
