Peltier Nedir? Nasıl Çalışır? TEC1 Peltier Soğutucu Modül Kullanımı

Peltier modül, elektrik enerjisi uygulandığında iki yüzeyi arasında sıcaklık farkı oluşturan termoelektrik bir ısı transfer elemanıdır. Bir yüzey soğurken diğer yüzey ısınır. Bu nedenle mini buzdolabı projelerinde, elektronik soğutma sistemlerinde, laboratuvar deneylerinde ve sıcaklık kontrol uygulamalarında sıkça kullanılır.

Peltier modüller klasik kompresörlü soğutma sistemleri gibi gaz dolaştırmaz. Hareketli parça içermez, sessiz çalışır ve kompakt yapıdadır. Ancak verimli çalışması için sıcak yüzeyden ısının hızlıca uzaklaştırılması gerekir. Bu yazıda Peltier modülün ne olduğunu, ne olmadığını, nasıl çalıştığını, bağlantı mantığını, Arduino ile nasıl kontrol edilebileceğini ve Robomer’de bulunan iki farklı Peltier ürününü inceleyeceğiz.

Peltier Nedir?

Peltier, iki farklı yarı iletken malzeme üzerinden akım geçirildiğinde bir tarafta ısı emilmesi, diğer tarafta ısı açığa çıkması prensibine dayanan termoelektrik bir modüldür. Bu olaya Peltier etkisi denir. Modülün kırmızı kablosu pozitif, siyah kablosu negatif hatta bağlandığında bir yüzey soğuk, diğer yüzey sıcak hale gelir.

Peltier Ne Değildir?

Peltier modül tek başına tam bir buzdolabı sistemi değildir. Sadece ısıyı bir yüzeyden diğer yüzeye taşır. Sıcak yüzeyde fanlı soğutucu, alüminyum blok veya CPU tipi soğutucu kullanılmazsa soğuk yüzey de kısa sürede ısınır ve soğutma etkisi kaybolur. Bu yüzden Peltier projelerinde güç kaynağı kadar ısı tahliyesi de kritik öneme sahiptir.

Peltier Nasıl Çalışır?

Modül içerisindeki çok sayıda yarı iletken çift, elektrik akımıyla birlikte ısıyı bir taraftan diğer tarafa taşır. Akım yönü değiştirilirse sıcak ve soğuk yüzeylerin yeri değişebilir. Bu nedenle Peltier modüller hem soğutma hem de ısıtma uygulamalarında kullanılabilir.

Peltier Kullanımı İçin Gerekli Malzemeler

Arduino ile Peltier Kontrolü

Peltier modüller yüksek akım çektiği için Arduino pinine doğrudan bağlanmaz. Arduino yalnızca röle modülü veya uygun MOSFET sürücü devresi üzerinden Peltier’in besleme hattını kontrol eder. Sıcaklık sensörü eklenerek belirli bir sıcaklık üstünde Peltier’i çalıştıran basit bir soğutma kontrol sistemi kurulabilir.

// Peltier modül doğrudan Arduino pininden beslenmez.
// Bu örnek yalnızca röle modülü ile düşük voltaj besleme hattını aç/kapat mantığını gösterir.
// Peltier için harici güç kaynağı, soğutucu blok, fan ve termal macun kullanılmalıdır.

const int relayPin = 7;
const unsigned long onTimeMs = 5000;
const unsigned long offTimeMs = 10000;

void setup() {
  pinMode(relayPin, OUTPUT);
  digitalWrite(relayPin, LOW);
  Serial.begin(9600);
  Serial.println("Peltier role kontrollu test basladi.");
}

void loop() {
  Serial.println("Peltier ON");
  digitalWrite(relayPin, HIGH);
  delay(onTimeMs);

  Serial.println("Peltier OFF");
  digitalWrite(relayPin, LOW);
  delay(offTimeMs);
}

Peltier Kullanırken Sık Yapılan Hatalar

• Soğutucu kullanmamak: Sıcak yüzeyde ısı uzaklaştırılmazsa modül kısa sürede verimsizleşir.
• Yetersiz güç kaynağı seçmek: Peltier modüller yüksek akım çekebilir. Güç kaynağı akım kapasitesi yetersizse sistem kararsız çalışır.
• Termal macun kullanmamak: Peltier ile soğutucu blok arasındaki boşluklar ısı transferini düşürür.
• Yanlış polarite bağlamak: Polarite değişirse sıcak ve soğuk yüzeylerin yönü değişir.
• Soğuk tarafı yalıtmamak: Mini buzdolabı gibi uygulamalarda yalıtım zayıfsa soğutma etkisi hızlı kaybolur.

Robomer’de Bulabileceğiniz Peltier Ürünleri

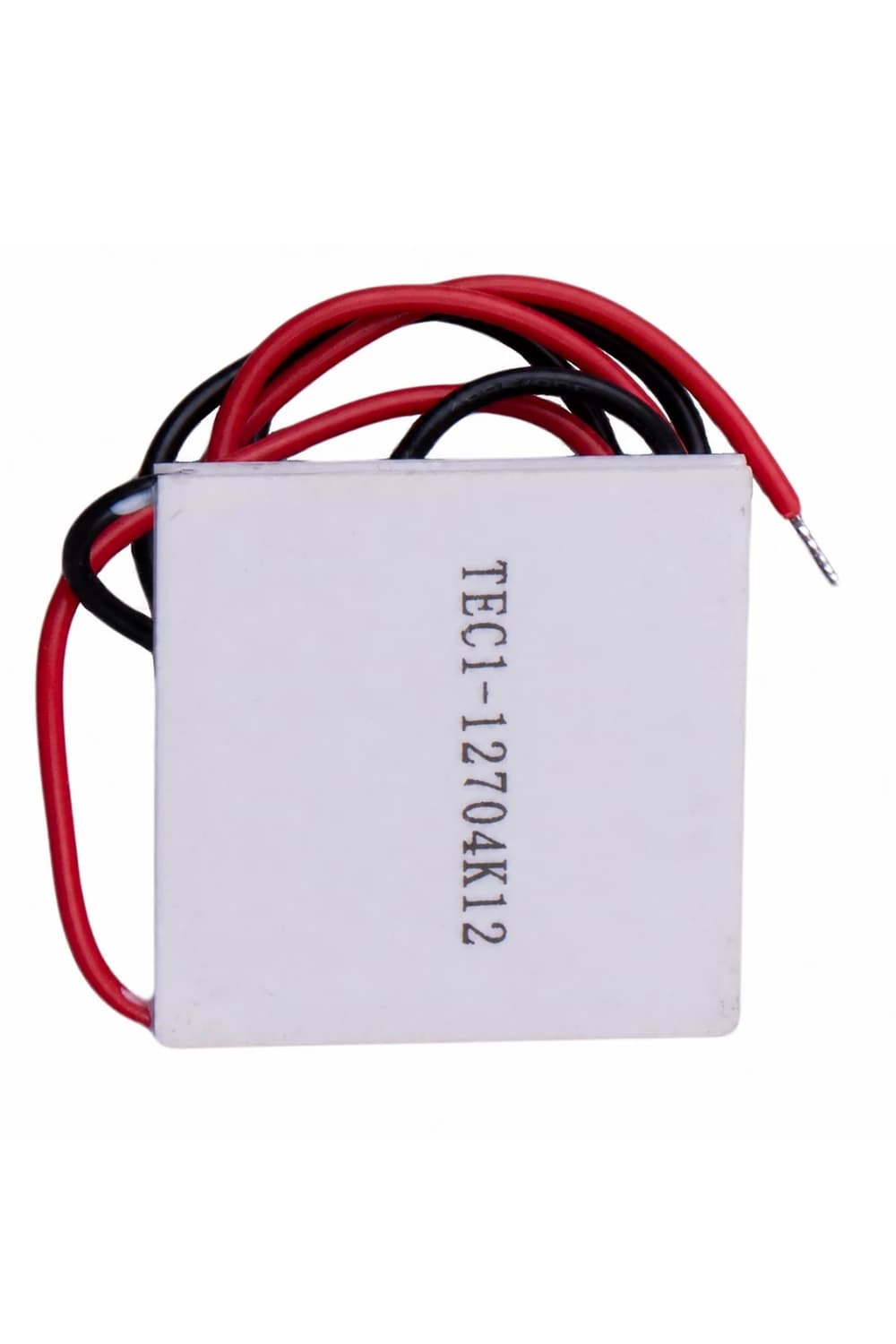

TEC1-12704K12 40x40 mm Peltier Soğutma Plakası

12V, 36W sınıfında; mini soğutma, eğitim ve hobi projelerinde kullanılabilecek kompakt Peltier plakası.

Ürünü İncele

TEC1-12706 15.4V 3A Peltier Soğutucu

40x40 mm formda, sıcaklık kontrolü ve lokal soğutma projelerinde kullanılabilecek termoelektrik Peltier modül.

Ürünü İncele

Sonuç

Peltier modüller, küçük hacimli soğutma/ısıtma ve sıcaklık kontrol projelerinde pratik çözümler sunar. Ancak iyi sonuç almak için doğru güç kaynağı, sıcak yüzeyde etkili soğutma, termal macun ve uygun mekanik montaj birlikte düşünülmelidir. Robomer’deki TEC1 Peltier ürünleriyle mini soğutucu, elektronik soğutma ve sıcaklık kontrollü deney projeleri geliştirebilirsiniz.
