Kondansatör Nedir? Ne İşe Yarar? Kondansatör Çeşitleri ve Kullanım Alanları

Kondansatör, elektrik enerjisini kısa süreli olarak depolayabilen temel bir elektronik devre elemanıdır. Elektronik devrelerde enerji depolama, filtreleme, gerilim dengeleme, parazit azaltma ve zamanlama gibi birçok farklı amaçla kullanılır.

Arduino, robotik ve temel elektronik projelerinde kondansatörler özellikle güç hattını kararlı hale getirmek, sensör okumalarını daha stabil yapmak, motor kaynaklı parazitleri azaltmak ve devrelerde ani gerilim düşüşlerini yumuşatmak için tercih edilir.

Bu yazıda kondansatör nedir, nasıl çalışır, birimi nedir, seramik ve elektrolitik kondansatör farkı nedir, Arduino projelerinde nerelerde kullanılır ve kondansatör seçerken nelere dikkat edilmelidir adım adım inceleyeceğiz.

Kondansatör Nedir?

Kondansatör, iki iletken plaka ve bu plakalar arasında bulunan yalıtkan bir malzemeden oluşan elektronik komponenttir. Devreye bağlandığında elektrik yükünü depolar ve ihtiyaç olduğunda bu yükü devreye geri verebilir.

Kondansatörü basitçe küçük bir enerji deposu gibi düşünebilirsiniz. Devrede gerilim yükseldiğinde enerji depolar, gerilim düştüğünde ise depoladığı enerjinin bir kısmını devreye geri verir.

Kondansatör Nasıl Çalışır?

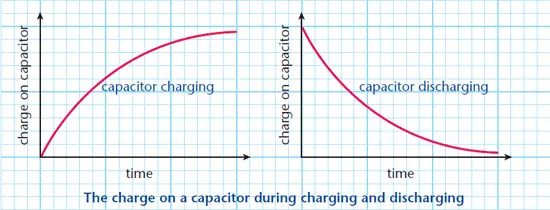

Kondansatörün iki ucu arasına gerilim uygulandığında plakalar üzerinde elektrik yükü birikir. Bu işleme kondansatörün şarj olması denir.

Devredeki gerilim azaldığında veya kondansatöre bağlı bir yük olduğunda, kondansatör depoladığı enerjiyi devreye geri verir. Bu işleme ise deşarj olması denir.

• Şarj: Kondansatörün elektrik enerjisi depolaması.
• Deşarj: Kondansatörün depoladığı enerjiyi devreye geri vermesi.

Kondansatörün Birimi Nedir?

Kondansatörün kapasite birimi Farad olarak ifade edilir ve F harfiyle gösterilir. Ancak 1 Farad çok büyük bir değer olduğu için elektronik devrelerde genellikle daha küçük birimler kullanılır.

Kondansatör Devre Sembolü

Elektronik devre şemalarında kondansatörler özel sembollerle gösterilir. Kutuplu ve kutupsuz kondansatörlerin sembolleri birbirinden farklı olabilir.

Devre şeması okurken kondansatörün kutuplu olup olmadığını anlamak önemlidir. Çünkü elektrolitik kondansatör gibi kutuplu kondansatörler ters bağlandığında zarar görebilir.

Kondansatör Çeşitleri Nelerdir?

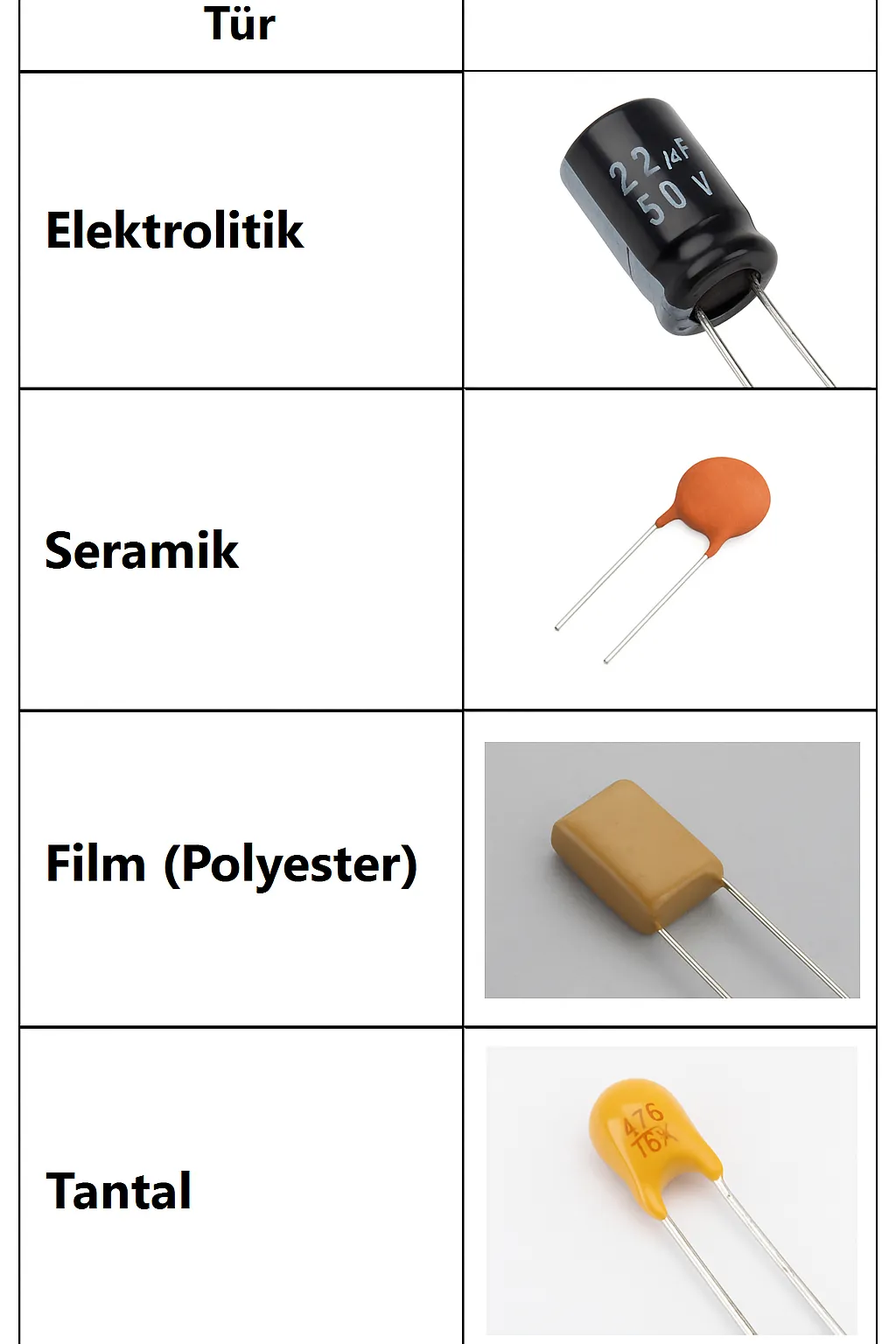

Kondansatörler kullanım alanına, kapasite değerine, gerilim dayanımına ve yapısına göre farklı türlere ayrılır. Temel elektronik ve Arduino projelerinde en sık karşılaşılan kondansatör çeşitleri seramik ve elektrolitik kondansatörlerdir.

1. Seramik Kondansatör

Seramik kondansatör, küçük kapasitans değerlerinde yaygın olarak kullanılan kutupsuz kondansatör türüdür. Genellikle pF ve nF seviyelerinde bulunur.

Seramik kondansatörler parazit bastırma, bypass, filtreleme, osilatör ve yüksek frekanslı sinyal uygulamalarında sıkça kullanılır. Kutuplu olmadıkları için artı-eksi yönü önemli değildir.

2. Elektrolitik Kondansatör

Elektrolitik kondansatör, genellikle daha yüksek kapasite değerlerinde kullanılan kutuplu kondansatör türüdür. µF seviyesinde yaygındır ve güç hattı filtreleme, enerji depolama, gerilim dengeleme gibi uygulamalarda tercih edilir.

Elektrolitik kondansatörlerde artı ve eksi uçlara dikkat edilmelidir. Ters bağlantı kondansatörün bozulmasına, ısınmasına veya tehlikeli şekilde zarar görmesine yol açabilir.

3. Tantal Kondansatör

Tantal kondansatörler küçük boyutta daha yüksek kapasite sunabilen kutuplu kondansatörlerdir. Hassas elektronik devrelerde kullanılabilirler. Ancak ters bağlantıya karşı hassastırlar ve doğru gerilim sınırında kullanılmaları gerekir.

4. Film Kondansatör

Film kondansatörler kararlı yapıları ve düşük kayıpları nedeniyle ses devreleri, filtre devreleri ve bazı güç elektroniği uygulamalarında tercih edilir. Genellikle kutupsuz yapıdadır.

5. Süper Kondansatör

Süper kondansatörler çok yüksek kapasite değerlerine sahip özel kondansatörlerdir. Kısa süreli enerji depolama, yedekleme ve ani güç ihtiyacı olan uygulamalarda kullanılabilir.

Seramik ve Elektrolitik Kondansatör Farkı

Seramik ve elektrolitik kondansatörler elektronik projelerde en sık karşılaşılan iki temel kondansatör türüdür. Hangisinin kullanılacağı devrenin ihtiyacına göre belirlenir.

Kondansatör Nerelerde Kullanılır?

Kondansatörler neredeyse tüm elektronik devrelerde farklı amaçlarla karşımıza çıkar. En yaygın kullanım alanları şunlardır:

• Güç kaynağı filtreleme
• Gerilim dalgalanmasını azaltma
• Parazit ve gürültü bastırma
• Arduino ve mikrodenetleyici devrelerinde besleme kararlılığı
• Motor ve röle kaynaklı ani gerilim değişimlerini yumuşatma
• Ses devrelerinde sinyal kuplajı
• RC zamanlama devreleri
• Osilatör devreleri
• Buton sıçraması ve sinyal filtreleme uygulamaları

Arduino Projelerinde Kondansatör Neden Kullanılır?

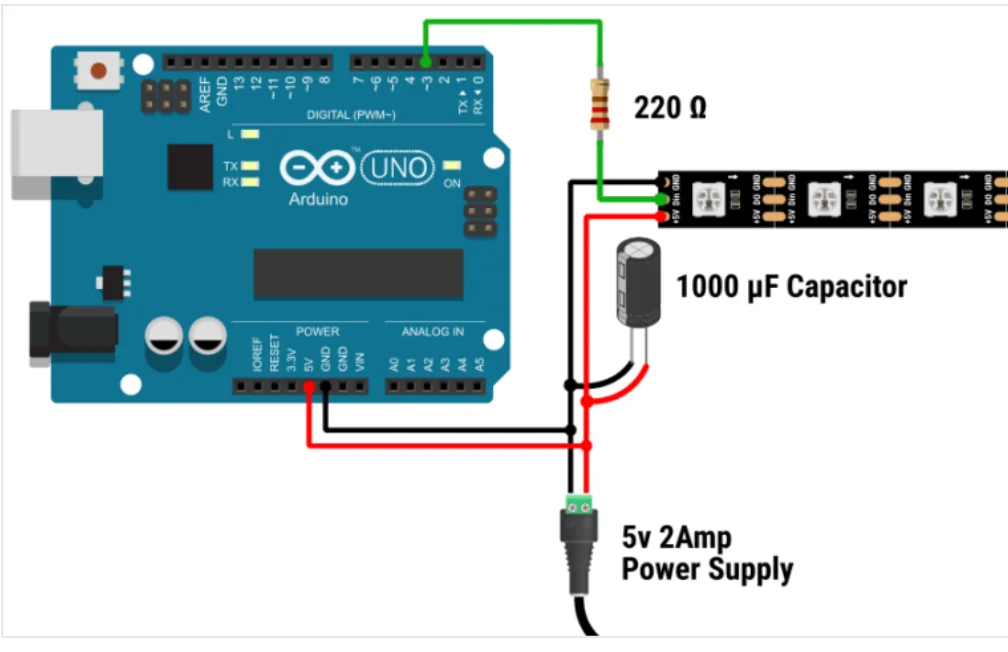

Arduino projelerinde sensörler, motorlar, röleler ve modüller aynı güç hattını kullandığında gerilimde kısa süreli dalgalanmalar oluşabilir. Bu dalgalanmalar bazen sensör okumalarının kararsızlaşmasına, ekranların titremesine veya Arduino’nun reset atmasına neden olabilir.

Kondansatörler bu dalgalanmaları azaltmaya yardımcı olur. Özellikle güç girişine veya modüllerin besleme uçlarına yakın yerleştirilen kondansatörler devrenin daha kararlı çalışmasına destek olur.

Bypass ve Decoupling Kondansatör Nedir?

Bypass veya decoupling kondansatör, entegre devrelerin ve mikrodenetleyicilerin besleme pinlerine yakın yerleştirilen küçük değerli kondansatörlerdir. Amaç, güç hattındaki ani parazitleri ve küçük dalgalanmaları bastırmaktır.

Bu uygulamada genellikle 100 nF seramik kondansatör kullanılır. Kondansatör, VCC ile GND arasına entegreye mümkün olduğunca yakın bağlanır.

Kondansatör Üzerindeki Değerler Nasıl Okunur?

Kondansatörlerin üzerinde kapasite ve gerilim bilgisi bulunabilir. Elektrolitik kondansatörlerde genellikle kapasite değeri ve maksimum gerilim değeri doğrudan yazılıdır. Örneğin 100µF 16V ifadesi, kondansatörün 100 mikrofarad kapasiteye ve 16V maksimum gerilim değerine sahip olduğunu gösterir.

Seramik kondansatörlerde ise bazen 3 haneli kodlar bulunur. Örneğin 104 kodu, 100 nF kondansatörü ifade eder. Bu değer Arduino ve mikrodenetleyici devrelerinde sık kullanılan bypass kondansatör değerlerinden biridir.

Kondansatör Seçerken Nelere Dikkat Edilmeli?

Kondansatör seçerken yalnızca kapasite değerine bakmak yeterli değildir. Gerilim değeri, kondansatör tipi, kutupluluk, fiziksel boyut ve kullanım amacı da dikkate alınmalıdır.

• Kapasite değeri: pF, nF veya µF seviyesinde devrenin ihtiyacına uygun seçilmelidir.
• Gerilim değeri: Kondansatörün maksimum gerilim değeri devredeki gerilimden yüksek olmalıdır.
• Kutupluluk: Elektrolitik kondansatörlerde artı ve eksi yöne dikkat edilmelidir.
• Kondansatör tipi: Seramik, elektrolitik, tantal veya film tipi uygulamaya göre seçilmelidir.
• Boyut ve pin aralığı: Breadboard veya PCB kullanımına uygun olmalıdır.
• Kullanım amacı: Filtreleme, enerji depolama, zamanlama veya parazit bastırma ihtiyacına göre değer belirlenmelidir.

Robomer’de Bulabileceğiniz Kondansatör Ürünleri

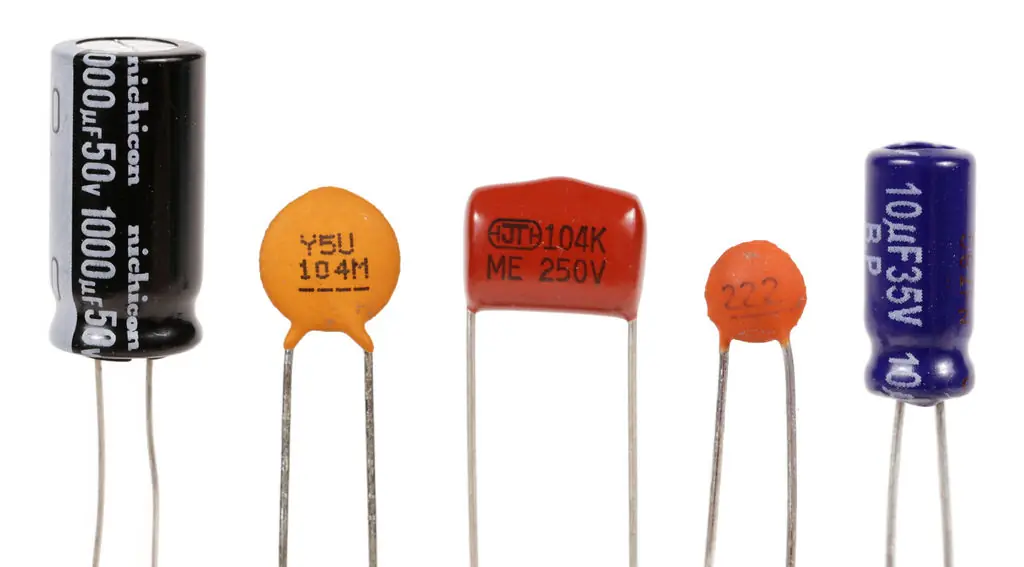

Robomer’de Arduino, robotik ve temel elektronik projelerinde kullanılabilecek seramik ve elektrolitik kondansatör seçeneklerini inceleyebilirsiniz. Küçük değerli seramik kondansatörler parazit bastırma ve sinyal uygulamaları için; elektrolitik kondansatörler ise güç hattı filtreleme ve enerji depolama için tercih edilebilir.
