DC Motor Nedir? Nasıl Çalışır? Arduino ile DC Motor Kontrolü ve Robomer DC Motor Çeşitleri

DC motorlar, doğru akım ile çalışan ve elektrik enerjisini dönme hareketine çeviren temel elektromekanik bileşenlerdir. Oyuncak motorlarından robot araba motorlarına, mini su pompalarından titreşim motorlarına ve mikro drone motorlarına kadar birçok farklı uygulamada kullanılır.

Arduino projelerinde DC motorlar; tekerlek döndürme, fan çalıştırma, pompa kontrolü, titreşimli uyarı üretme, küçük mekanizmaları hareket ettirme ve robotik sistemlerde tahrik sağlama amacıyla tercih edilir. Ancak DC motorlar doğrudan Arduino pinlerine bağlanarak sürülmemelidir. Motorlar anlık yüksek akım çekebildiği için transistör, MOSFET, röle veya motor sürücü kartlarıyla kontrol edilmelidir.

DC Motor Çeşitleri — Fotoğraf 1: Mini DC motor, redüktörlü motor, pompa, titreşim motoru ve drone motoru gibi farklı DC motor çeşitleri.

DC Motor Nedir ve Nasıl Çalışır?

DC motor, içerisindeki manyetik alan ve akım taşıyan bobinler sayesinde dönme hareketi üreten bir motordur. Motora doğru akım uygulandığında rotor üzerinde elektromanyetik kuvvet oluşur ve motor mili dönmeye başlar. Uygulanan voltaj arttıkça motorun devri genellikle artar; yük arttıkça çektiği akım yükselir.

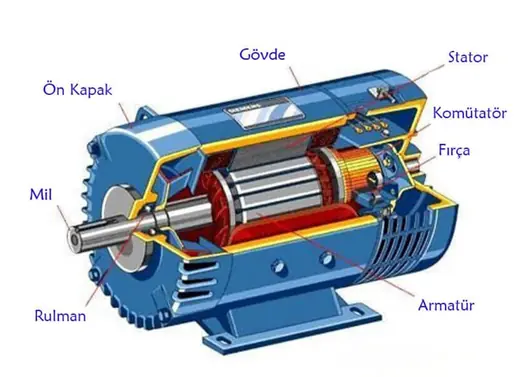

Klasik fırçalı DC motorlarda rotor ile elektriksel temas fırça ve kollektör yapısı üzerinden sağlanır. Bu yapı motorun basit, ekonomik ve kolay kontrol edilebilir olmasını sağlar. Ancak mekanik sürtünme nedeniyle uzun süreli kullanımlarda fırça aşınması, ısınma ve elektriksel gürültü oluşabilir.

Kısaca: DC motorlar, doğru akım verildiğinde sürekli dönme hareketi üreten motorlardır. Hızları PWM ile, dönüş yönleri ise H-köprü motor sürücüleriyle kontrol edilebilir.

DC Motor Çeşitleri Nelerdir?

DC motorlar kullanım amacına göre farklı yapılarda karşımıza çıkar. Basit oyuncak motorları yüksek devirli ve ekonomik çözümler sunarken, redüktörlü motorlar düşük hızda daha yüksek tork üretir. Su pompaları sıvı transferi için, titreşim motorları ise uyarı ve haptik geri bildirim için kullanılır.

Motor Türü	Öne Çıkan Özellik	Kullanım Alanı
Mini DC Motor	Kompakt, ekonomik ve yüksek devirli yapı	Oyuncak, mini fan, hobi projeleri
Redüktörlü DC Motor	Düşük hızda daha yüksek tork	Robot araba, tekerlekli platform, mekanik tahrik
DC Su Pompası	Dönme hareketini sıvı transferine çevirir	Otomatik sulama, akvaryum, mini devridaim
Titreşim Motoru	Eksantrik ağırlık ile titreşim üretir	Uyarı, haptik geri bildirim, mini alarm
Drone DC Motoru	Çok küçük boyutta yüksek devir	Mikro drone, mini pervaneli sistemler

DC Motor Arduino’ya Doğrudan Bağlanır mı?

DC motorların Arduino pinlerine doğrudan bağlanması önerilmez. Arduino dijital pinleri düşük akım çıkışı verebilirken, DC motorlar ilk kalkış anında nominal akımın çok üzerinde akım çekebilir. Bu durum Arduino pininin zarar görmesine, kartın reset atmasına veya regülatörün ısınmasına neden olabilir.

Bu nedenle motor kontrolünde genellikle NPN transistör, MOSFET, röle modülü, L298N, TB6612FNG veya benzeri motor sürücü kartları kullanılır. Motorun yön kontrolü gerekiyorsa H-köprü motor sürücü tercih edilmelidir.

Önemli: Motor, pompa veya titreşim motoru gibi endüktif yükleri sürerken diyot, ortak GND bağlantısı ve uygun sürücü devresi kullanmak devre güvenliği açısından önemlidir.

Arduino ile DC Motor Bağlantı Mantığı

Basit bir DC motoru Arduino ile tek yönde kontrol etmek için MOSFET veya transistörlü sürücü devresi kurulabilir. Arduino sadece kontrol sinyali üretir; motorun asıl gücü harici güç kaynağından alınır.

Bağlantı	Açıklama
Arduino PWM pini	MOSFET gate veya motor sürücü giriş pinine bağlanır
Motor güç hattı	Motorun çalışma voltajına uygun harici besleme kullanılır
Ortak GND	Arduino GND ve motor güç kaynağı GND hattı ortaklanır
Koruma diyodu	Motorun ters EMK darbesine karşı sürücü devresini korur

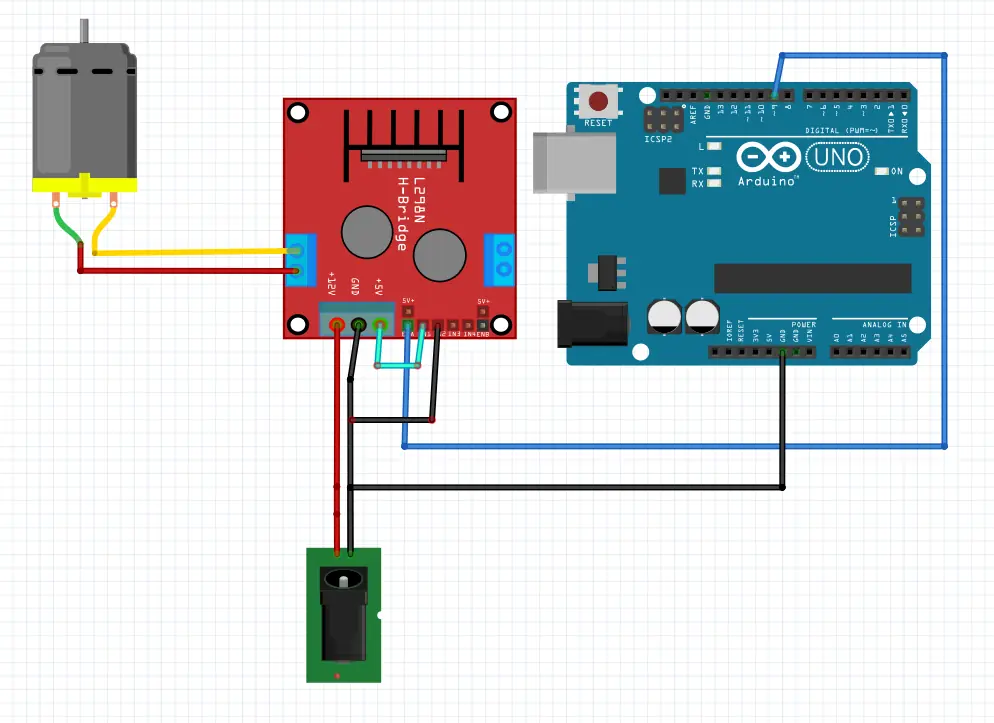

Arduino DC Motor Bağlantı Şeması — Fotoğraf 2: Arduino ile MOSFET veya motor sürücü kullanarak DC motor kontrol bağlantı şeması.

Arduino ile DC Motor Hız Kontrolü Kod Örneği

Aşağıdaki örnek kod, PWM destekli bir Arduino pini üzerinden motor hızını kademeli olarak artırıp azaltır. Motor doğrudan Arduino pinine değil, uygun bir sürücü devresine bağlanmalıdır.

const int motorPin = 9;

void setup() {
  pinMode(motorPin, OUTPUT);
}

void loop() {
  for (int hiz = 0; hiz <= 255; hiz++) {
    analogWrite(motorPin, hiz);
    delay(15);
  }

  delay(500);

  for (int hiz = 255; hiz >= 0; hiz--) {
    analogWrite(motorPin, hiz);
    delay(15);
  }

  delay(500);
}

DC Motor Sürücüleri ve Kontrol Yöntemleri

1. Transistör veya MOSFET ile Tek Yön Kontrol

Motor sadece aç/kapat veya tek yönde hız kontrolü yapacaksa transistör veya MOSFET devresi kullanılabilir. Fan, pompa ve titreşim motoru uygulamaları için pratik bir çözümdür.

2. Röle ile Aç/Kapat Kontrolü

Motorun hız kontrolü gerekmiyorsa ve sadece belirli zamanlarda açılıp kapanması isteniyorsa röle modülü kullanılabilir. Ancak röle ile PWM hız kontrolü yapılmaz; yalnızca aç/kapat kontrolü yapılır.

3. L298N veya TB6612FNG ile Yön ve Hız Kontrolü

Robot araba gibi ileri/geri yön kontrolü gereken projelerde H-köprü motor sürücüleri kullanılır. Bu sürücüler motorun hem yönünü hem de hızını kontrol etmeye imkân tanır.

DC Motor Kullanırken Kritik Güç ve Güvenlik İpuçları

Akım uyarısı: DC motorlar ilk kalkış anında yüksek akım çekebilir. Motoru Arduino 5V pininden beslemek yerine motor voltajına ve akım ihtiyacına uygun harici güç kaynağı kullanın. Harici güç kaynağı GND hattı ile Arduino GND hattını ortaklamayı unutmayın.

Motor çalışma voltajını ürün değerlerine göre seçin.
Motorun kalkış ve zorlanma akımını hesaba katın.
Endüktif gerilim darbeleri için diyot veya uygun sürücü koruması kullanın.
Pompaların kuru çalıştırılmamasına dikkat edin.
Drone motorlarında pervane takılıyken güvenli mesafe bırakın.
Redüktörlü motorlarda mili elle zorlamayın; dişli kutusu zarar görebilir.

Robomer’de Bulabileceğiniz DC Motor ve Pompa Çeşitleri

Robomer’de robotik, hobi elektroniği, otomatik sulama, mini pompa, oyuncak motoru ve mikro drone projeleri için farklı voltaj, boyut ve kullanım amacına sahip DC motor çeşitlerini bulabilirsiniz.

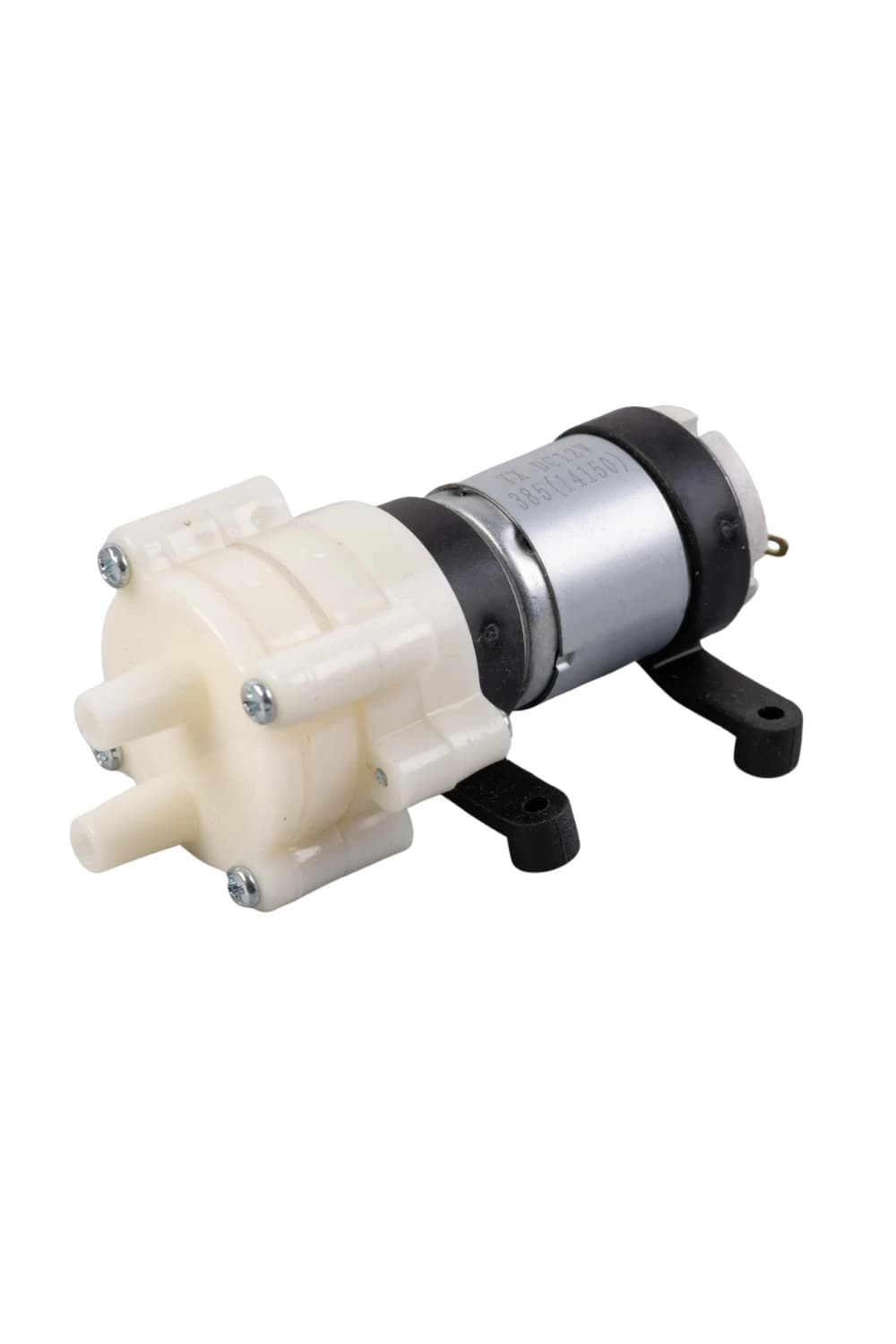

R385 DC 6-12V Mini Su Pompası

Akvaryum, mini sulama ve Arduino kontrollü sıvı transferi projeleri için kullanılabilen 6-12V DC su pompası.

Ürünü İncele

Mini Dalgıç Su Pompası 6V - Yatay Tip

Su içinde çalışmaya uygun, mini sera ve otomatik sulama projeleri için pratik 6V dalgıç pompa.

Ürünü İncele

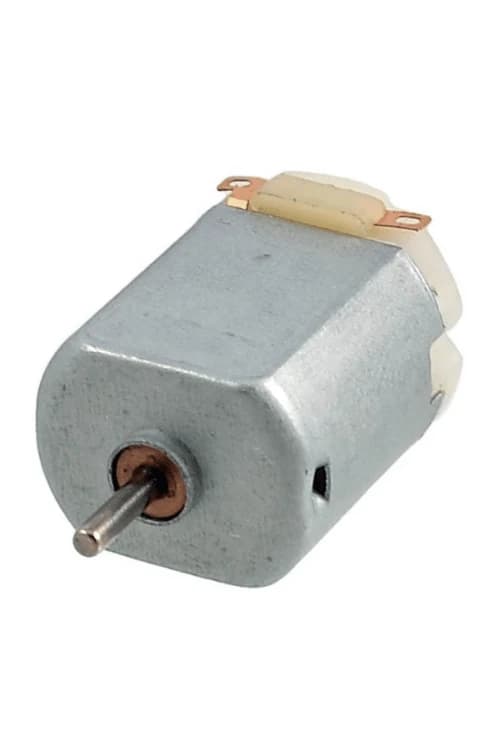

AR-400 DC Motor 3V Oyuncak Motoru

Oyuncak, mini fan ve başlangıç seviyesi DC motor denemeleri için ekonomik 3V motor.

Ürünü İncele

AR-146 3V Mini Titreşim Motoru

Haptik geri bildirim, mini alarm ve titreşimli uyarı projelerinde kullanılabilen küçük titreşim motoru.

Ürünü İncele

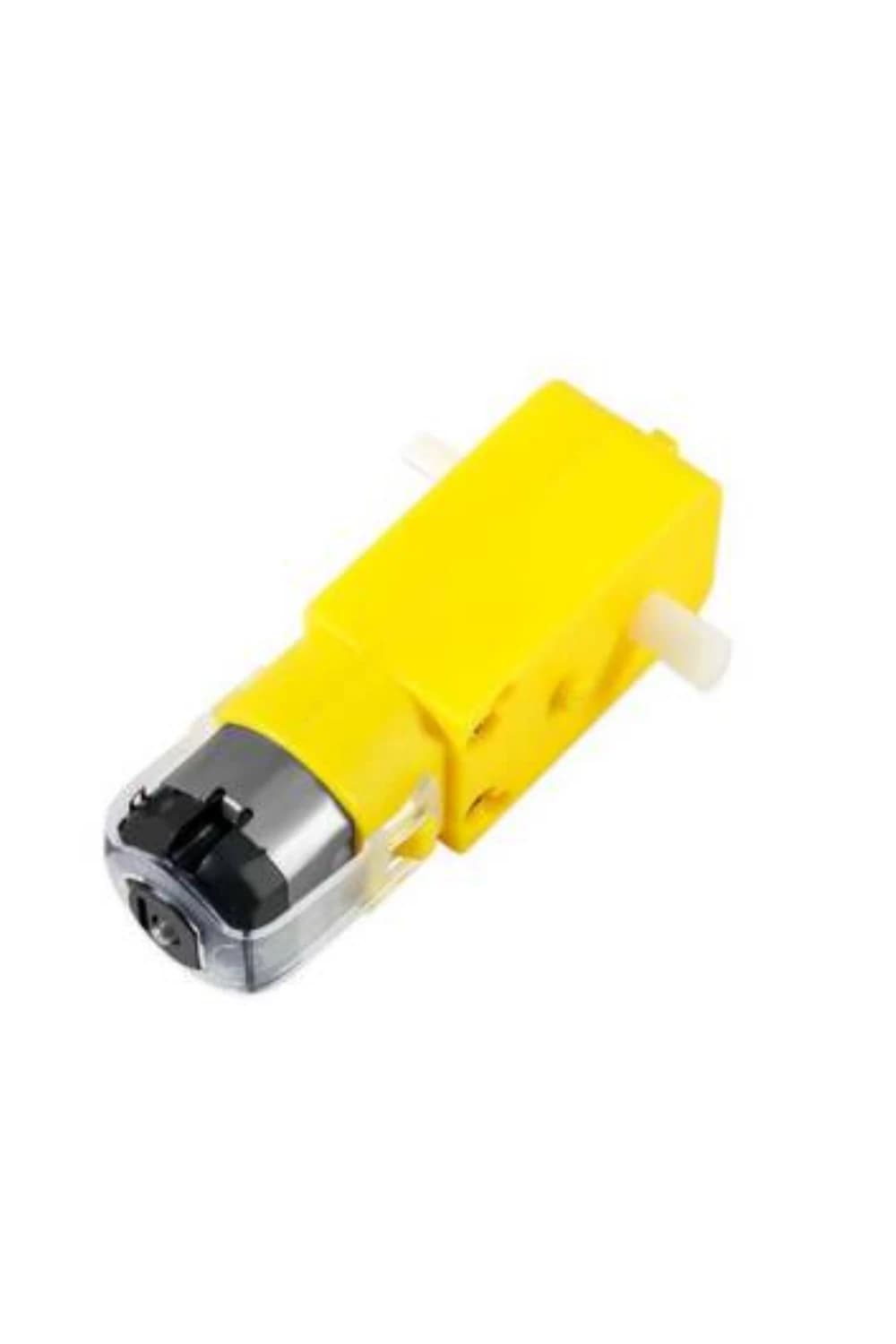

6V 250RPM Redüktörlü Sarı Motor

Robot araba ve tekerlekli platform projeleri için yaygın kullanılan redüktörlü 6V motor.

Ürünü İncele

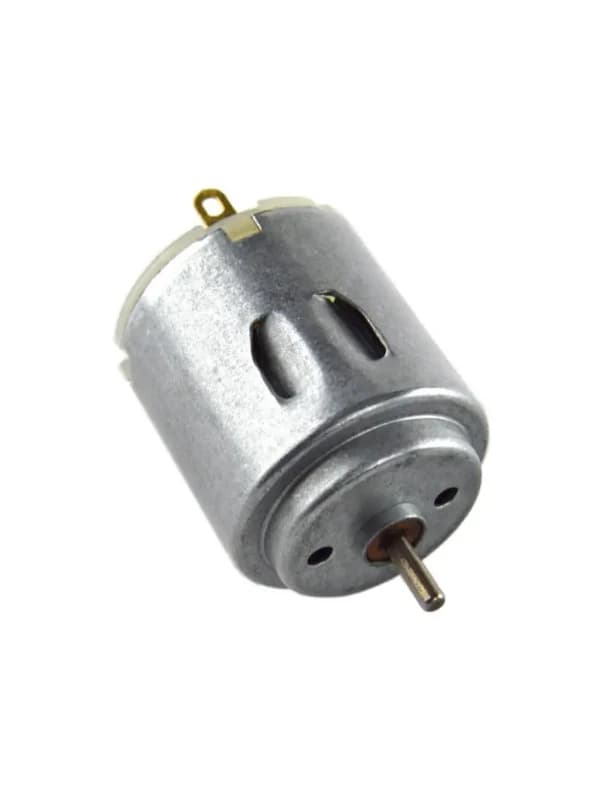

R260 DC Motor

Mini fan, oyuncak araç ve küçük mekanizma projelerinde kullanılabilen kompakt DC motor.

Ürünü İncele

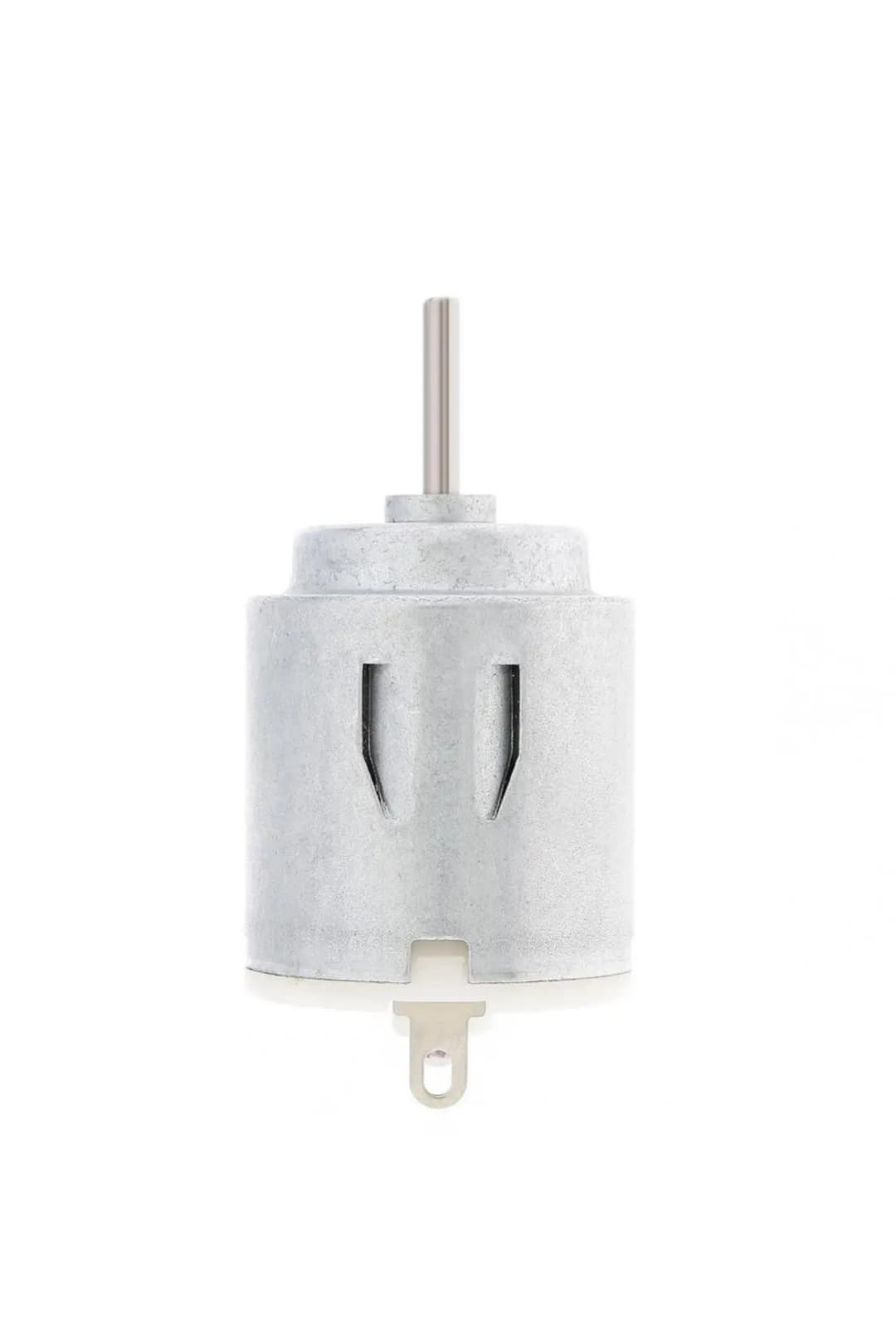

R140 Mini DC Motor 3-6VDC

3-6V aralığında çalışan, mini robot ve düşük güçlü mekanik hareket projeleri için uygun mini DC motor.

Ürünü İncele

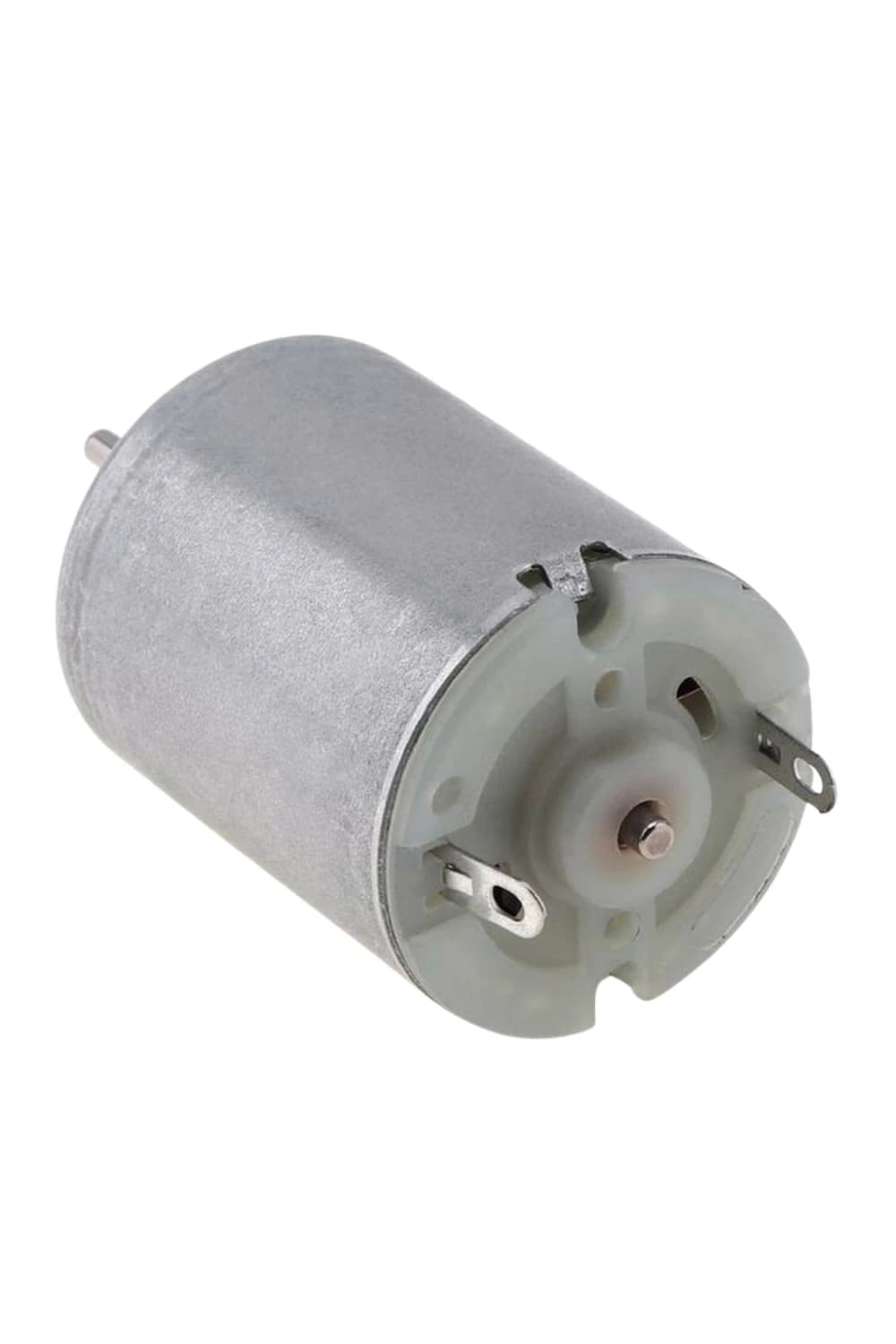

R280 DC Motor 3-12VDC

Geniş voltaj aralığında çalışabilen, fan ve mekanik tahrik projeleri için kullanılabilen R280 sınıfı motor.

Ürünü İncele

Mini Yüksek Hızlı Drone Motoru 0412

Mikro drone ve yüksek devir gerektiren hafif tahrik uygulamaları için küçük hızlı motor.

Ürünü İncele

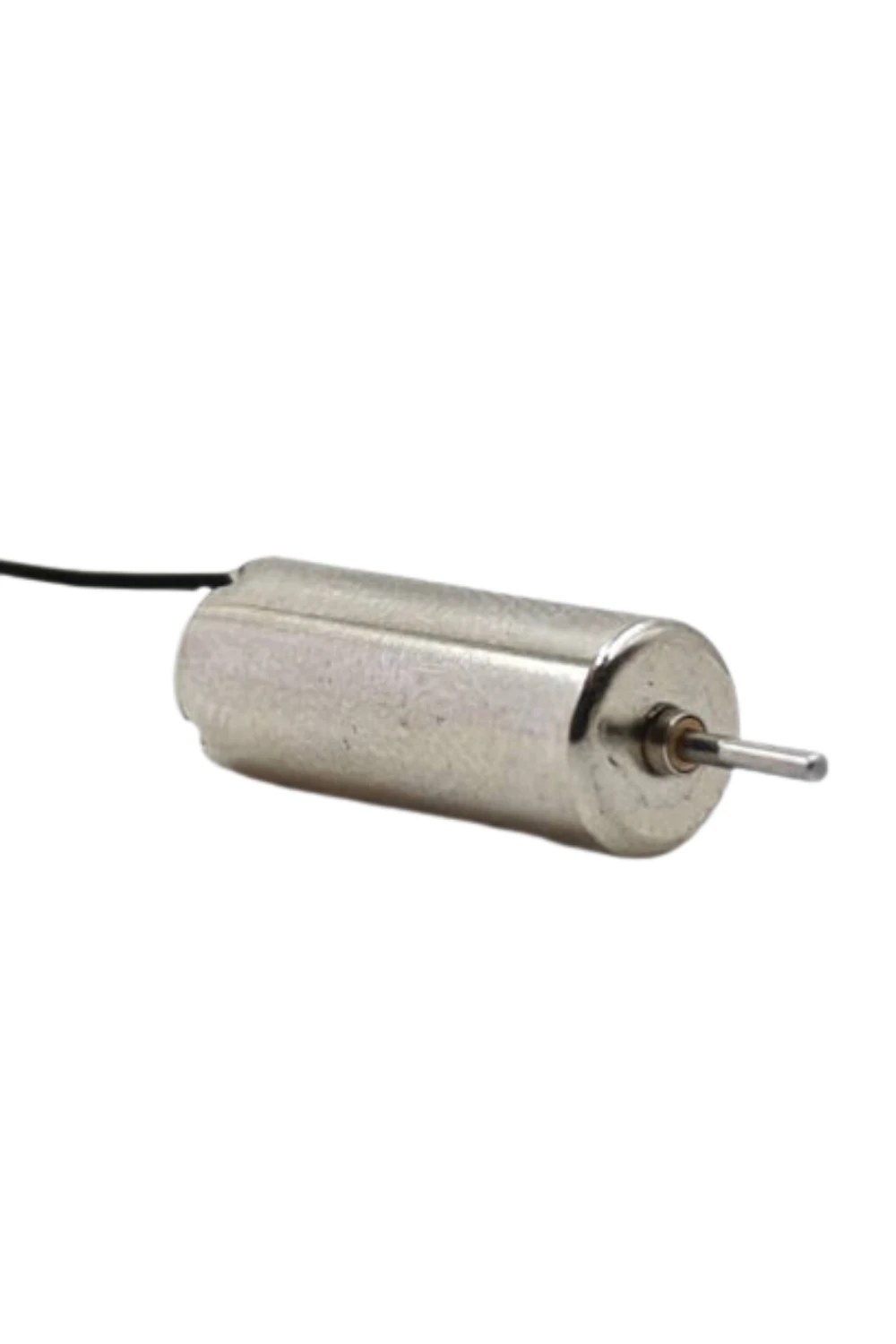

Mini Yüksek Hızlı Drone Motoru 0614

Mikro drone ve kompakt pervaneli projelerde kullanılabilen yüksek devirli mini DC drone motoru.

Ürünü İncele

Mini Yüksek Hızlı Drone Motoru 720

Mini drone, küçük fan ve hızlı tahrik gerektiren hobi projeleri için kullanılan 720 sınıfı motor.

Ürünü İncele

Sık Sorulan Sorular

DC motor Arduino’ya direkt bağlanır mı?

Hayır. DC motorlar Arduino pinlerinden daha fazla akım çekebilir. Transistör, MOSFET, röle veya motor sürücü kartı kullanılması önerilir.

DC motorun hızı nasıl kontrol edilir?

DC motor hızı PWM sinyaliyle kontrol edilebilir. Arduino’da analogWrite() fonksiyonu ile PWM destekli pinlerden hız kontrol sinyali üretilebilir.

DC motorun dönüş yönü nasıl değiştirilir?

Basit DC motorda uçların polaritesi değiştirilirse dönüş yönü değişir. Arduino ile yön kontrolü için H-köprü motor sürücü kartı kullanılır.

Redüktörlü motor ile normal DC motor farkı nedir?

Redüktörlü motor, motor çıkışına bağlı dişli kutusu sayesinde devri düşürür ve torku artırır. Robot araba gibi tekerlekli projelerde daha uygundur.

Su pompası da DC motor mudur?

Evet. Mini DC su pompaları içinde genellikle DC motor bulunur. Motorun dönme hareketi pompa mekanizmasıyla sıvı akışına dönüştürülür.

Sonuç

DC motorlar; robotik, modelcilik, otomatik sulama, mini fan, titreşimli uyarı ve drone projelerinde hareket üretmenin en temel yollarından biridir. Projenizde hız mı, tork mu, sıvı transferi mi yoksa titreşim mi istediğinize göre doğru motor tipini seçmeniz gerekir.
