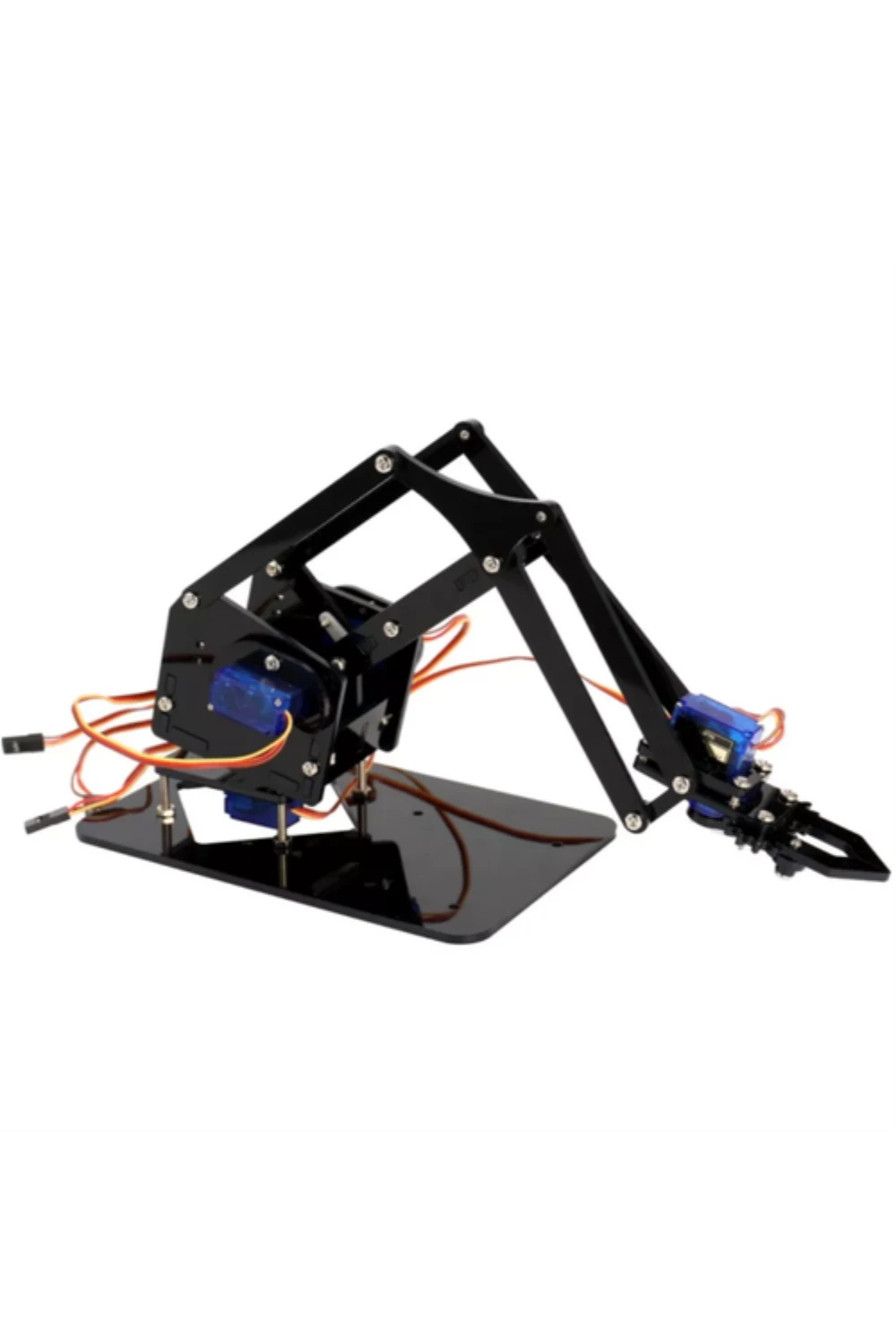

Arduino Robot Kol Kiti Pleksi Nedir? Nasıl Kullanılır?

Robot kol projeleri, servo motor kontrolünü, mekanik bağlantı mantığını ve temel robotik hareketleri öğrenmek için en verimli uygulamalardan biridir. Arduino Robot Kol Kiti Pleksi 35 Parça, elektronik kontrol devresi ayrı seçilerek kullanılabilen mekanik bir robot kol gövde setidir.

Arduino Robot Kol Kiti Nedir?

Bu kit, robot kol mekanizmasını oluşturmak için gerekli pleksi/akrilik gövde parçalarından oluşan mekanik bir settir. Lazer kesim parçalar, vida ve somunlarla birleştirilerek taban, kol bağlantıları ve tutucu mekanizma oluşturulur.

Ürün tek başına elektronik bir kontrol kartı değildir. Çalıştırmak için Arduino, servo motorlar ve uygun bir güç beslemesi gerekir.

Nasıl Çalışır?

Robot kolun hareketi servo motorlar ile sağlanır. Her servo motor belirli bir eklemi döndürür. Arduino veya benzeri bir kontrol kartı, servo motorlara PWM sinyali göndererek kolun taban dönüşünü, ileri-geri hareketini, yükseklik hareketini ve tutucu mekanizmasını kontrol eder.

Gerekli Malzemeler

Arduino Robot Kol Kiti Pleksi 35 Parça
SG90 veya MG90S mikro servo motorlar
Arduino UNO / Nano / Mega
Joystick modülü veya potansiyometre
Harici 5V servo güç kaynağı
Jumper kablo

Bağlantı Mantığı

Servo motorların sinyal kabloları Arduino üzerindeki dijital pinlere bağlanır. Servo motorların VCC ve GND hatları ise yeterli akım verebilen harici 5V güç kaynağından beslenmelidir. Arduino GND ile harici güç kaynağı GND hattı ortaklanmalıdır.

Önemli: Birden fazla servo motor Arduino'nun 5V pininden beslenmemelidir. Servo motorlar hareket anında yüksek akım çekebilir. Kararsız çalışma, reset atma veya servo titremesi yaşanmaması için harici güç kaynağı kullanılmalıdır.

Basit Servo Test Kodu

#include <Servo.h>

Servo servo1;

void setup() {
  servo1.attach(9);
}

void loop() {
  servo1.write(0);
  delay(1000);
  servo1.write(90);
  delay(1000);
  servo1.write(180);
  delay(1000);
}

Kullanım Alanları

Arduino robot kol projeleri
Joystick kontrollü robotik mekanizmalar
Bluetooth kontrollü tutucu kol uygulamaları
STEM ve robotik eğitimleri
Mekatronik ve servo motor deneyleri
Prototip robotik kol tasarımları

Sık Yapılan Hatalar

Servo motorları doğrudan Arduino 5V pininden beslemek
Harici güç kaynağı GND hattı ile Arduino GND hattını ortaklamamak
Montaj vidalarını aşırı sıkıp pleksi parçayı çatlatmak
Servo motoru mekanik sınırına zorlamak
Tutucu mekanizmaya fazla yük bindirmek
