Arduino ile Buton Kullanarak LED Kontrolü

Arduino öğrenmeye başlarken yapılabilecek en temel projelerden biri buton ile LED kontrolü uygulamasıdır. Bu projede Arduino Uno, bir buton ve bir LED kullanarak butona basıldığında LED’in yanmasını, buton bırakıldığında ise LED’in sönmesini sağlayacağız.

Bu uygulama sayesinde dijital giriş okuma, dijital çıkış kontrolü, buton bağlantısı ve INPUT_PULLUP kullanımını pratik şekilde öğrenebilirsiniz.

Projenin Çalışma Mantığı

Bu projede Arduino, butonun durumunu sürekli olarak kontrol eder. Butona basıldığında Arduino’nun dijital giriş pini bu durumu algılar ve LED’i yakar. Buton bırakıldığında ise LED söner.

Basitçe ifade etmek gerekirse:

• Butona basılırsa LED yanar.
• Buton bırakılırsa LED söner.

Gerekli Malzemeler

Arduino ile buton kontrollü LED projesi için aşağıdaki malzemelere ihtiyacınız vardır:

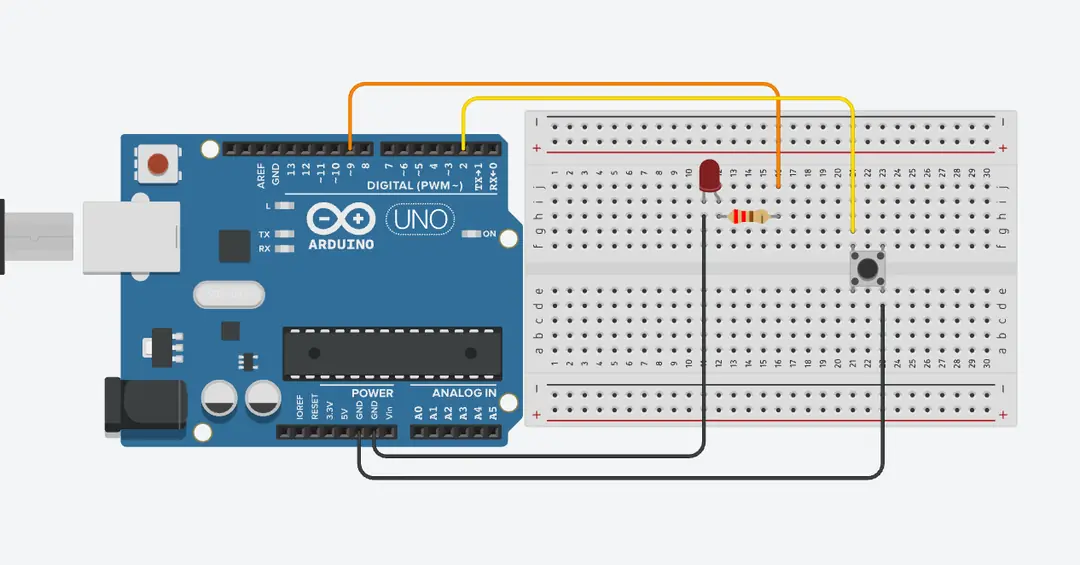

Devre Bağlantısı Nasıl Yapılır?

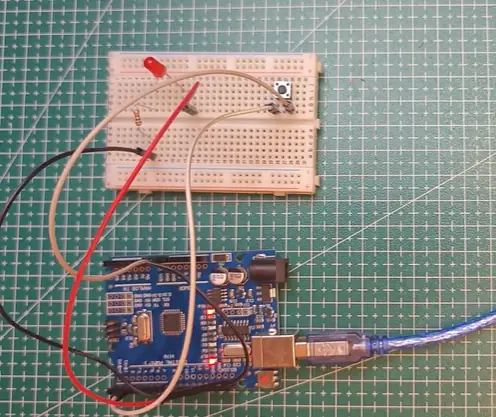

Bu projede LED, Arduino’nun D9 pinine bağlanacaktır. Buton ise Arduino’nun D2 pinine bağlanacaktır.

LED bağlantısında direnç kullanmak önemlidir. Direnç, LED üzerinden geçen akımı sınırlar ve LED’in zarar görmesini önler.

LED Bağlantısı

Buton Bağlantısı

Arduino Buton ile LED Kontrol Kodu

Aşağıdaki kodda butona basıldığında LED yanar, buton bırakıldığında LED söner.

// LED'in bağlı olduğu pin
const int ledPin = 9;

// Butonun bağlı olduğu pin
const int buttonPin = 2;

void setup() {
  // LED pini çıkış olarak ayarlanır
  pinMode(ledPin, OUTPUT);

  // Buton pini dahili pull-up direnci ile giriş olarak ayarlanır
  pinMode(buttonPin, INPUT_PULLUP);
}

void loop() {
  // Butonun durumu okunur
  int buttonState = digitalRead(buttonPin);

  // INPUT_PULLUP kullanıldığı için butona basıldığında LOW okunur
  if (buttonState == LOW) {
    digitalWrite(ledPin, HIGH); // LED'i yak
  }
  else {
    digitalWrite(ledPin, LOW);  // LED'i söndür
  }
}

Kod Nasıl Çalışır?

Kodun çalışma mantığını daha iyi anlamak için temel satırları inceleyelim.

Pin Tanımları

const int ledPin = 9;
const int buttonPin = 2;

Bu satırlarda LED’in bağlı olduğu pin D9, butonun bağlı olduğu pin ise D2 olarak tanımlanır.

setup() Bölümü

pinMode(ledPin, OUTPUT);
pinMode(buttonPin, INPUT_PULLUP);

pinMode(ledPin, OUTPUT); satırı LED pinini çıkış olarak ayarlar. Çünkü Arduino bu pin üzerinden LED’e sinyal gönderecektir.

pinMode(buttonPin, INPUT_PULLUP); satırı ise buton pinini giriş olarak ayarlar ve Arduino’nun dahili pull-up direncini aktif eder. Böylece buton için ekstra direnç kullanmaya gerek kalmaz.

Buton Durumunu Okuma

int buttonState = digitalRead(buttonPin);

digitalRead() fonksiyonu ile D2 pinindeki buton durumu okunur. Butonun basılı olup olmadığı bu değer üzerinden kontrol edilir.

Butona Basıldığında LED’i Yakma

if (buttonState == LOW) {
  digitalWrite(ledPin, HIGH);
}
else {
  digitalWrite(ledPin, LOW);
}

INPUT_PULLUP kullanıldığı için butona basıldığında Arduino LOW değeri okur. Bu nedenle buttonState == LOW koşulu sağlandığında LED yakılır.

Buton bırakıldığında pin tekrar HIGH olur ve LED söner.

INPUT_PULLUP Nedir?

INPUT_PULLUP, Arduino’nun dahili pull-up direncini aktif eden bir pin modudur. Bu özellik sayesinde buton bağlantısında harici direnç kullanmaya gerek kalmadan kararlı bir giriş okuması yapılabilir.

INPUT_PULLUP kullanımında butonun çalışma mantığı ters görünür:

LED Yanmıyorsa Ne Kontrol Edilmeli?

Kod yüklendiği halde LED yanmıyorsa aşağıdaki kontrolleri yapabilirsiniz:

• LED’in yönünü kontrol edin. Uzun bacak artı, kısa bacak eksi uçtur.
• LED’in uzun bacağının direnç üzerinden D9 pinine bağlı olduğundan emin olun.
• LED’in kısa bacağının GND hattına bağlı olduğunu kontrol edin.
• Butonun bir bacağının D2’ye, diğer bacağının GND’ye bağlı olduğundan emin olun.
• Arduino IDE’de doğru kart ve doğru port seçili olmalıdır.
• USB kablonun veri aktarımı desteklediğini kontrol edin.
• Direncin ve jumper kabloların doğru sıraya takıldığından emin olun.

Sık Sorulan Sorular

Buton için direnç kullanmak gerekir mi?

Bu projede harici buton direnci kullanılmaz. Çünkü Arduino’nun dahili pull-up direnci INPUT_PULLUP komutu ile aktif edilir.

LED için direnç kullanmak gerekir mi?

Evet. LED’i doğrudan Arduino pinine bağlamak yerine araya direnç eklemek gerekir. Direnç, LED üzerinden geçen akımı sınırlandırır ve LED’in zarar görmesini önler.

LED’i farklı pine bağlayabilir miyim?

Evet. LED’i farklı bir dijital pine bağlayabilirsiniz. Ancak bağlantıyı değiştirdiğinizde kod içindeki ledPin değerini de değiştirmeniz gerekir.

Butona basınca LED yanmıyor, sebebi ne olabilir?

En yaygın sebepler yanlış buton bağlantısı, LED yönünün ters takılması, yanlış pin seçimi veya USB/kart bağlantı problemidir. Ayrıca Arduino IDE’de doğru kart ve port seçildiğinden emin olunmalıdır.

Sonuç

Arduino ile buton kullanarak LED kontrolü, Arduino öğrenmeye başlamak için en temel ve faydalı uygulamalardan biridir. Bu proje sayesinde dijital giriş okuma, dijital çıkış kontrolü, buton bağlantısı ve INPUT_PULLUP kullanımını öğrenebilirsiniz.

Bu uygulamadan sonra aynı mantıkla röle kontrolü, buzzer çalıştırma, motor açma-kapama veya farklı sensörlü projeler geliştirebilirsiniz.
