SD Kart Okuyucu Modülü Nedir? Arduino ile SD ve Micro SD Kart Kullanımı

SD kart okuyucu modülleri, Arduino ve benzeri mikrodenetleyici projelerinde verileri harici hafıza kartına kaydetmek veya karttan dosya okumak için kullanılan SPI haberleşmeli modüllerdir. Sıcaklık-nem kaydı, GPS rota kaydı, robot çalışma günlüğü, IoT veri saklama ve sensör loglama projelerinde çok işe yarar.

Arduino tek başına kalıcı ve büyük hacimli veri saklama konusunda sınırlıdır. SD veya microSD kart okuyucu modülü kullanıldığında proje; ölçtüğü veriyi CSV/TXT olarak kaydedebilir, açılışta konfigürasyon dosyası okuyabilir veya sensör verilerini daha sonra bilgisayarda analiz edilecek şekilde saklayabilir.

SD Kart Okuyucu Modülü Nasıl Çalışır?

Bu modüller mikrodenetleyiciyle genellikle SPI protokolü üzerinden haberleşir. Arduino, CS piniyle SD kartı seçer; MOSI hattından karta veri gönderir, MISO hattından karttan veri okur ve SCK hattıyla haberleşmenin saat sinyalini sağlar.

SD Kart ve Micro SD Kart Modülü Arasındaki Fark

Arduino Bağlantısı ve Pin Yapısı

Arduino ile SD Kart Kullanımı İçin Gerekli Malzemeler

Arduino SD Kart Kod Örneği

Aşağıdaki örnek, SD kartı başlatır, karta test.txt dosyası oluşturur ve dosyaya veri yazar.

#include <SPI.h>
#include <SD.h>

const int chipSelect = 10;

void setup() {
  Serial.begin(9600);
  Serial.println("SD kart baslatiliyor...");

  if (!SD.begin(chipSelect)) {
    Serial.println("SD kart baslatilamadi!");
    return;
  }

  File file = SD.open("test.txt", FILE_WRITE);
  if (file) {
    file.println("Robomer SD kart test satiri");
    file.close();
    Serial.println("Dosyaya yazildi.");
  }
}

void loop() {
}

Sık Yapılan Hatalar

• Kart formatı: Arduino SD.h kütüphanesi için FAT16/FAT32 formatı tercih edilmelidir.
• Yanlış CS pini: Kodda tanımlanan CS piniyle fiziksel bağlantı aynı olmalıdır.
• Uzun kablolar: SPI hattında uzun jumper kablolar kararsız çalışmaya neden olabilir.
• Besleme uyumsuzluğu: Kart üzerindeki VCC/3.3V/5V etiketleri kontrol edilmelidir.

Robomer’de Bulabileceğiniz SD Kart Okuyucu Modülleri

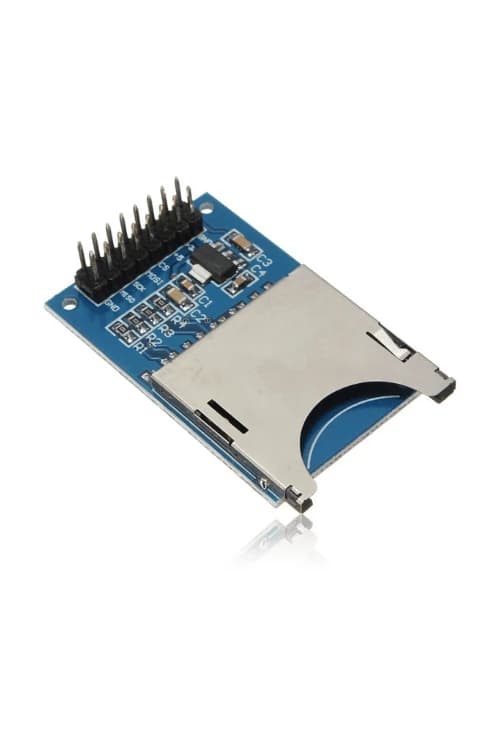

Arduino SD Kart Okuyucu Modül

SD kartlarla veri okuma-yazma ve data logger projeleri için SPI haberleşmeli modül.

Ürünü İncele

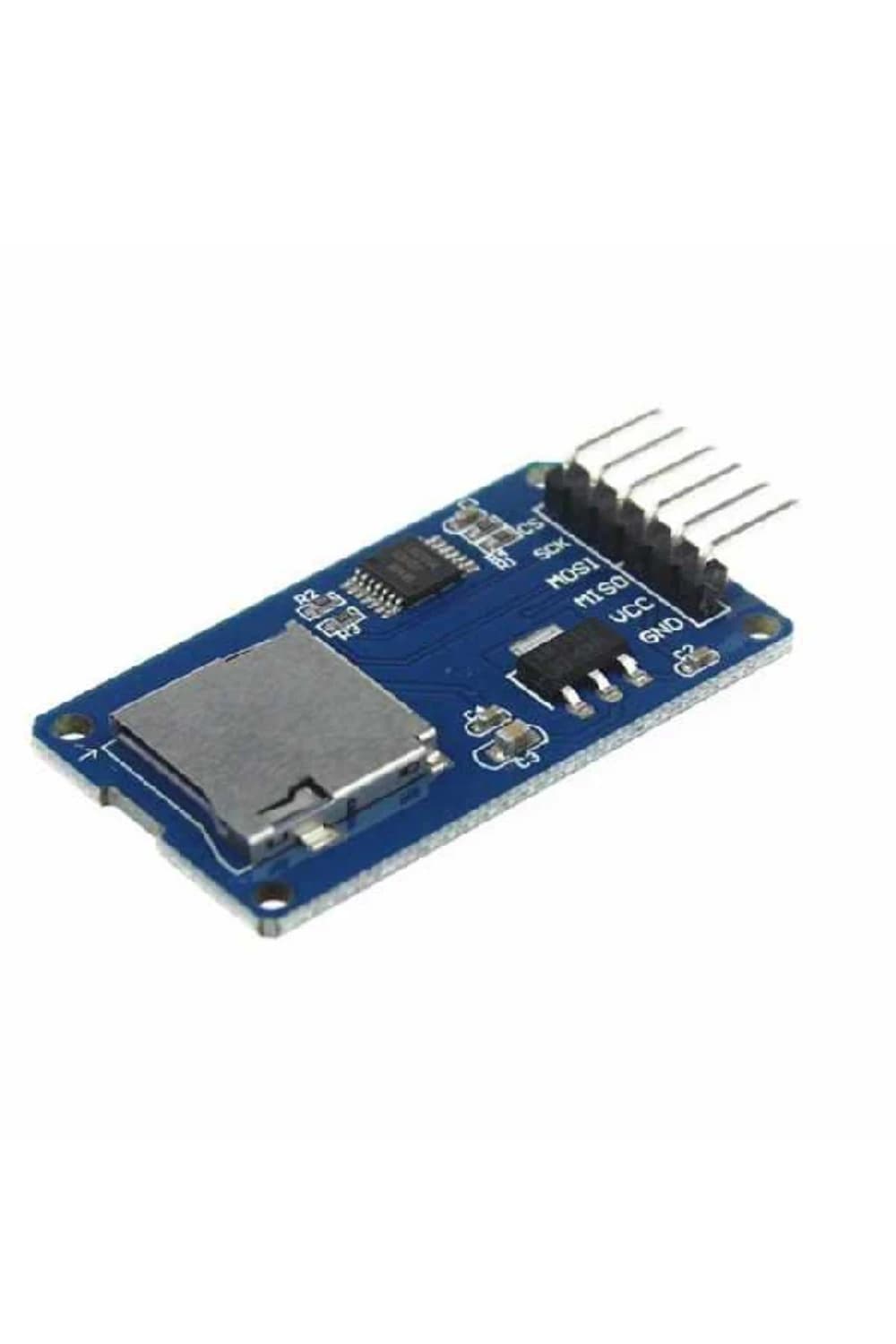

Arduino Micro SD Kart Okuyucu Modül

Kompakt microSD kart okuyucu yapısıyla sensör verisi, GPS ve IoT kayıt projeleri için uygundur.

Ürünü İncele

Sonuç

SD ve microSD kart okuyucu modülleri, Arduino projelerinde kalıcı veri depolama ihtiyacını pratik şekilde çözer. Sensör verilerini kaydetmek, GPS rotası oluşturmak veya proje ayarlarını dosyadan okumak için en kullanışlı modüllerden biridir.
